《儀器分析實驗》課程
課程編號：407013
實 驗 指 導 書
化學與材料科學系
|
基礎化學教研室
|
二○一二年六月
|
目 錄
|
| 前 言
|
|
實驗一、
| 材料的綜合熱分析實驗
|
|
實驗二、
| 原子吸收測定最佳實驗條件的選擇
|
|
實驗三、
| 火焰原子吸收光譜法測定自來水中的鈣、鎂
|
|
實驗四、
| 紫外吸收光譜法測定雙組分混合物
|
|
實驗五、
| 鑒別和識別有機化合物電子躍遷類型
|
|
實驗六、
| 紅外分光光度測定
|
|
實驗七、
| 氯離子選擇性電極性能的測試
|
|
實驗八、
| 自來水中含氟量的測定
——標準曲線法和標準加入法
|
|
實驗九、
| 氣相色譜法定性定量分析雜多化合物氧化產物
|
|
實驗十、
| 氣相色譜中最佳載氣流速的測定
|
|
實驗十一
| 測定晶格常數d — X射線衍射法（布拉格法）
|
|
|
|
|
|
前 言
1．實驗總體目標
儀器分析是化學學科的一個重要分支，它是以物質的物理和物理化學性質為基礎建立起來的一種分析方法。是一門實踐性很強的課程。它利用較特殊的儀器，對物質進行定性分析，定量分析，形態分析及結構分析。
儀器分析實驗是化學專業必修的基礎課程之一。它是建立在無機化學實驗、分析化學實驗、有機化學實驗、物理學實驗基礎上的后續課程。它使學生獲得有關實驗的基本理論、基本知識和操作技能。它為后續課和今后的科研工作打下扎實的操作技能。它是許多學科進行科學研究不可缺少的重要測試手段。
儀器分析實驗的主要任務是介紹常用的主要儀器，介紹這些典型儀器的結構與性質，學會使用常用儀器。利用這些儀器完成定性、定量、定結構的分析任務，為今后開展科學研究和更好的指導工農業生產打下牢固的基礎。
⒉ 適用專業年級 化學專業二年級
⒊ 實驗課時分配
實驗項目
| 實驗要求
| 實驗類型
| 每組人數
| 實驗
學時
|
實驗一
|
|
| 10
| 5
|
實驗二
|
|
| 10
| 5
|
實驗三
|
|
| 10
| 5
|
實驗四
|
|
| 10
| 5
|
實驗五
|
|
| 10
| 5
|
實驗六
|
|
| 10
| 5
|
實驗七
|
|
| 10
| 5
|
實驗八
|
|
| 10
| 5
|
實驗九
|
|
| 10
| 5
|
實驗十
|
|
| 10
| 5
|
實驗十一
|
|
| 10
| 5
|
|
|
|
|
|
|
4. 實驗環境：標準化學實驗室配置的實驗臺，水電配置合理。
5. 實驗總體要求：
《儀器分析實驗》是學生掌握各種常用的現代分析儀器及其分析方法的重要環節。儀器分析法是測定物質化學組成、狀態、結構的重要方法，也是監測物理、化學等過程的重要手段之一。由于物理學、電子學的發展促進了分析儀器的發展，使分析化學由經典的化學分析向以現代的儀器分析過渡。近年來，隨著新材料、新器件、微電子技術、激光技術、人工智能技術、數字圖象技術和化學計量學等各方面的成果逐漸融入儀器分析方法，使分析化學技術獲取物質定性、定量、形態、形貌、結構、微區等各方面信息的能力得到極大的增強，因此《儀器分析》被列為化學專業（本科）必修的基礎課程之一，《儀器分析》是一門實驗技術性很強的課程，需要嚴格的實驗相關知識與實驗技能訓練，《儀器分析實驗》作為儀器分析課程的實踐教育環節是不可或缺的，它是化學類本科專業重要的一門核心必修課。
開設《儀器分析實驗》的目的是使學生更進一步地理解各種儀器分析方法所依據的原理、該方法的技術特點及操作要領。學會一些常規分析儀器的使用方法，掌握運用儀器對實際物質進行分析分離的基本思路。理論可以指導實踐，通過實驗可以驗證和發展理論?！秲x器分析實驗》中一些大型儀器的操作較復雜、影響因素較多、信息量大、技術要求高，還需要通過對大量實驗數據細致的分析與圖譜解析來獲取有用的信息。通過本門實驗課的學習，可以培養學生如何使用分析儀器正確地獲取精密實驗數據，進而對實驗數據進行科學地處理得出有價值信息的能力。在培養學生掌握實驗的基本操作、基本技能和基本知識的同時，培養學生嚴謹?shù)目茖W(xué)作風和良好的實驗素養。
6. 本課程的重點、難點及教學方法建議
1、通過實驗，培養學生正確掌握儀器分析實驗的基本原理、基本操作方法和技能技巧。使學生具有一定的實驗操作能力，培養學生獨立工作及獨立思考的能力。
2、培養學生具有實事求是的科學態度，具有處理實驗數據、實驗結果及書寫實驗報告的能力。養成良好的科學習慣以及科學的思維方法。
3、使學生在掌握常用儀器的結構和操作的同時，做到舉一反三，觸類旁通，對未用過的同類其它型號的儀器也應略知一二。
4、儀器種類多，需要熟悉每種儀器的結構和操作，難度較大。
實驗一 材料的綜合熱分析實驗
一、實驗?zāi)康?/B>
1、握兩種常用的熱分析方法─差熱分析法和熱重法的基本原理和分析方法，
2、差熱分析和熱重分析儀器的基本結構和基本操作。
二、實驗主要設備及使用要求
1、日本島津公司，TGA-60AH熱分析儀，TA-60WS工作站。
2、待測樣品
3、氧化鋁坩堝1只，鑷子，小勺
三、實驗原理、方法和手段
1、差熱分析法（Differential Thermal Analysis，DTA）
差熱分析是在程序控溫下測量樣品和參比物的溫度差與溫度（或時間）相互關系的一種技術。物質在加熱或冷卻過程中會發生物理或化學變化，同時產生放熱或吸熱的熱效應，從而導致樣品溫度發生變化。因此差熱分析是一種通過熱焓變化測量來了解物質相關性質的技術。
樣品和熱惰性的參比物分別放在加熱爐中的兩個坩堝中，以某一恒定的速率加熱時，樣品和參比物的溫度線性升高；如樣品沒有產生焓變，則樣品與參比物的溫度是一致的（假設沒有溫度滯后），即樣品與參比物的溫差DT=0；如樣品發生吸熱變化，樣品將從外部環境吸收熱量，該過程不可能瞬間完成，樣品溫度偏離線性升溫線，向低溫方向移動，樣品與參比物的溫差DT<0 ；反之，如樣品發生放熱變化，由于熱量不可能從樣品瞬間逸出，樣品溫度偏離線性升溫線，向高溫方向變化，溫差dt>0。上述溫差DT（稱為DTA信號）經檢測和放大以峰形曲線記錄下來。經過一個傳熱過程，樣品才會回復到與參比物相同的溫度。
在差熱分析時，樣品和參比物的溫度分別是通過熱電偶測量的，將兩支相同的熱電偶同極串聯構成差熱電偶測定溫度差。當樣品和參比物溫差DT=0，兩支熱電偶熱電勢大小相同，方向相反，差熱電偶記錄的信號為水平線；當溫差DT10，差熱電偶的電勢信號經放大和A/D轉換，被記錄為峰形曲線，通常峰向上為放熱，峰向下為吸熱。
差熱曲線直接提供的信息主要有峰的位置、峰的面積、峰的形狀和個數，通過它們可以對物質進行定性和定量分析，并研究變化過程的動力學。峰的位置是由導致熱效應變化的溫度和熱效應種類（吸熱或放熱）決定的，前者體現在峰的起始溫度上，后者體現在峰的方向上。不同物質的熱性質是不同的，相應的差熱曲線上的峰位置、峰個數和形狀也不一樣，這是差熱分析進行定性分析的依據。分析DTA曲線時通常需要知道樣品發生熱效應的起始溫度，根據國際熱分析協會（ICTA）的規定，該起始溫度應為峰前緣斜率最大處的切線與外推基線的交線所對應的溫度T(如圖2)，該溫度與其它方法測得的熱效應起始溫度較一致。DTA峰的峰溫Tp雖然比較容易測定，但它既不反映變化速率到達最大值時的溫度，也與放熱或吸熱結束時的溫度無關，其物理意義并不明確。此外，峰的面積與焓變有關。

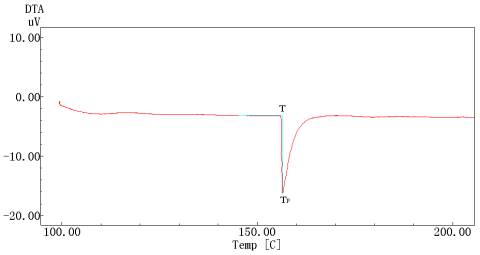

圖1典型DTA曲線
2、 熱重法（Thermogravimetry，TG）
熱重法是在程序控制借助熱天平以獲得樣品的質量與溫度關系的一種技術。圖3為島津TGA-50熱重分析儀的測量原理圖。通常盛放了樣品的坩堝被懸掛在熱天平的一端，并放置在加熱爐中。加熱樣品，當樣品重量發生變化，天平橫梁發生傾斜，反映樣品重量變化信息的傾斜度被轉換為光電信號并放大和記錄下來。
在TG曲線中，如果反應前后均為水平線，表示反應過程中樣品重量不變；若曲線發生偏轉，則相鄰兩水平線段之間在縱坐標上的距離所代表的相應重量W即為該步反應的重量差(如圖4)。

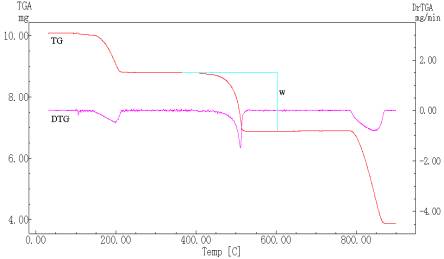

圖2典型的TG和DTG曲線
如將TG曲線對溫度或時間取一階導數，即把質量變化的速率作為溫度或時間的函數被連續記錄下來，這種方法稱為微商熱重法（Derivative Thermogravimetry，DTG）。微商熱重曲線上出現的每個峰對應TG曲線上每個相應的重量變化階段。它反映了樣品質量的變化率與溫度或時間的關系，其形狀與DTA曲線類似，可以確定樣品失重過程的特征點如反應起始、終止溫度等，是對TG和DTA曲線的補充。
四、實驗內容與步驟
1、打開氣體鋼瓶（保護氣體通常為高純氮，也可根據實驗要求選擇氣體種類）。
2、依次打開專用變壓器開關，TGA-50開關，工作站開關。
3、將儀器左側流量控制鈕旋至25ml/min。
4、按TGA-50控制面板鍵，爐子下降，將樣品檢測支持器右皿，按鍵升起爐子，待天平穩定后，調節控制面板上平衡鈕及歸零鍵，儀器自動扣除坩堝自重。
5、電腦屏幕上進入TA-60WS COLLECT界面，點及TGA-60，進入Measure，進行實驗參數設定，輸入升溫速率，終止溫度等等，進入PID Parameters，確定P：10；I：10；D：10；進入Sampling Parameters，確定Sampling Time：10；進入File Information，依次輸入測量序號，樣品名稱，重量（點擊Read Weight，電腦會直接顯示出樣品重量），分子量，坩堝名稱，氣氛，氣體流速，操作者姓名，回到Measure，點擊Sart，測量開始，爐內開始加熱升溫，記錄開始。當試樣達到預設的終止溫度時，測量自動停止。等爐溫降下來后再關機，關氣瓶。（為保護儀器，注意爐溫在500C以上不得關閉TGA-50主機電源）。
6、進入分析界面（Analysis），進入分析界面（Analysis），打開所做測量文件，根據實驗?zāi)康?，選擇感興趣的分析項目如Tangent（切線），Peak（峰），Peak Height（峰高），Heat（峰面積）等等進行分析。最后數據存盤，打印差熱曲線圖。
五、思考題
1、對差熱曲線進行討論，要求理解各分析數據，說明每一步熱效應產生的原因并寫出實驗報告。
2、根據熱重曲線的各項分析數據，求解出熱分解的過程和各反應階段的產物組成，了解該物質熱穩定性。就基本原理和實驗，進行討論并寫出實驗報告。
六、注意事項及其它說明
1、TGA-60AH熱分析儀必須由經過培訓的專人操作。未經授權，不得對儀器的設置作任何修改。否則會影響儀器的安全性。
2、試驗的樣品不應在試驗過程中產生有害物質污染樣品臺和檢測器，在試驗前必須要求提供試樣人員作出保證后方可為其試驗。
3、為保證試驗的準確性，嚴緊用手接觸試樣及坩鍋。試樣的裝量在滿足試驗的前提下應盡量少，以防止樣品在加熱過程中膨脹溢出而污染儀器。
4、在試驗過程中應盡量減少室內空氣流動，如人員的走動、門窗的開關，以避免對熱重天平產生不利影響。
實驗二原子吸收測定最佳實驗條件的選擇
一、實驗?zāi)康?/B>
1． 了解原子吸收分光光度計的結構、性能及操作方法。
2． 了解實驗條件對測定的靈敏度、準確度和干擾情況的影響及最佳實驗條件的選擇。
二、實驗原理
在原子吸收分析中，測定條件的選擇，對測定的靈敏度、準確度和干擾情況均有很大影響。
通常選擇共振線作分析線，使測定有較高的靈敏度。但為了消除干擾，可選擇靈敏度較低的譜線。例如，測定Pb時，為了避開短波區分子吸收的影響，不用217.0nm的共振線，而常選用283.3nm的次靈敏線。分析高濃度樣品時，也采用靈敏度較低的譜線，以便得到適中的吸光度。
使用空心陰極燈時，燈電流不能超過允許的最大工作電流值。燈的工作電流過大，易產生自吸（蝕）作用，多普勒效應增加，譜線變寬，測定靈敏度降低，工作曲線彎曲，燈的壽命減少。燈電流低，譜線變寬小，靈敏度高。但燈電流過低，發光強度減弱，發光不穩定，信噪比下降。在保證穩定和適當光強輸出情況下，盡可能選用較低的燈電流。
燃?xì)夂椭急攘髁康母淖?，直接影響測定的靈敏度和干擾情況。燃助比小于1:6的貧燃焰，燃燒充分，溫度較高，還原性差，適于不易氧化的元素測定。燃助比大于1:3的富燃焰，燃燒充分，溫度較前者低，噪音較大，火焰呈還原氣氛，適于易形成難熔氧化物的元素測定。燃助比為1:4的化學計量焰，溫度較高，火焰穩定，背景低，噪音小，多數元素分析常用這種火焰。
被測元素基態原子的濃度，隨火焰高度不同，分布是不均勻的。因?yàn)榛鹧娓叨炔煌?，火焰溫度和還原氣氛不同，基態原子濃度也不同。
原子吸收測定中，光譜干擾較小，測定時可以使用較寬的狹縫，增加光強，提高信噪比。對譜線復雜的元素，如鐵族、稀土等，要采用較小的狹縫，否則工作曲線彎曲。過小的狹縫使光強減弱，信噪比變差。
三、儀器與試劑
儀器AA—6200型原子吸收分光光度計；鎂空心陰極燈；空氣壓縮機；乙炔鋼瓶；
試劑 鎂貯備液：準確稱取于800℃灼燒至恒重的氧化鎂（A.R.）1.6583g，加入1 mol.L-1鹽酸至完全溶解，移入1000mL容量瓶中，稀釋至刻度，搖勻。溶液中含鎂1.000mg.mL-1。
四、實驗內容
1． 實驗溶液的配制
（1）用吸管吸取1.000 mg.mL-1Mg貯備液10mL至100mL容量瓶中，用蒸餾水稀至刻度。溶液含Mg0.1000mg.mL—1。
（2）準確吸取0.1000 mg.mL—1Mg標準溶液5mL至100mL容量瓶中，稀至刻度，此標液含Mg0.00500mg.mL—1。
（3）用0.00500mg.mL—1Mg標準溶液，配制100mL0.300μg.mL—1Mg的標準溶液。
2． 儀器的調節
（1）開啟儀器電源開關、燈電源開關，預熱鎂空心陰極燈，調節燈座的高低、前后、左右的位置，使接受器得到最大的光強。
（2）在285.2nm附近，調節波長直至觀察到透光度最大值。若透光度超過100，可降低高壓，使透光度回到100以?xún)?nèi)。
（3）燃燒器位置的調節。在燃燒器上方放一張白紙，調節燃燒器前后位置，使光軸與燃燒器的燃燒縫平行并在同一垂面。將對光棒（或火柴棒）垂直于縫中央，透光度從100%變到0%，否則調整前后位置。再把對光棒插于縫的兩端，透光度度大致相等（約30%左右），否則適當改變?nèi)紵鞯霓D(zhuǎn)角。
3． 點燃火焰
（1）開啟空氣壓縮機，打開儀器上助燃?xì)鈮罕?，調至壓力0.2MPa。
（2）開啟乙炔鋼瓶，調節減壓閥使乙炔輸出壓力為0.07MPa左右。調節儀器上燃?xì)鈮毫Ρ恚蛊鋲毫?.05MPa左右。
（3）先開啟儀器面板上助燃?xì)饬髁坑?jì)開關，再開乙炔流量計開關，立即點火，火焰點燃后，調節空氣和乙炔流量的比例，用去離子水噴霧。
4． 最佳實驗條件的選擇
（1）分析線 根據對試樣分析靈敏度的要求、干擾的情況，選擇合適的分析線。試液濃度低時，選擇靈敏線；試液濃度較高時，選擇次靈敏線，并要選擇沒有干擾的譜線。
（2）空心陰極燈的工作電流選擇 噴霧所配制的實驗溶液，每改變一次燈電流，記錄對應的吸光度信號。每測定一個數值前，必須先噴入蒸餾水調零（以下實驗均相同）。
（3）燃助比選擇 固定其他實驗條件和助燃?xì)饬髁浚瑖娙雽?shí)驗溶液，改變?nèi)細饬髁?，記錄吸光度?/p>
（4）燃燒器高度選擇 噴入實驗溶液，改變?nèi)紵鞯母叨?，逐一記錄?duì)應的吸光度。
（5）光譜通帶選擇 一般元素的光譜通帶為0.5-0.7nm，對譜線復雜的元素，如鐵、鈷、鎳等，采用小于0.2nm的通帶，可將共振線與非共振線分開。通帶過小使光強減弱，信噪比降低。
5． 結束實驗
（1）實驗結束后，噴入蒸餾水3-5min，先關乙炔氣，再關空氣。
（2）關閉燈電流開關、記錄儀及總電源開關。
（3）清理實驗臺面，蓋好儀器罩，填好儀器使用登記卡。
五、結果處理
1、繪制吸光度—燈電流曲線，找出最佳燈電流。
2、繪制吸光度—燃?xì)饬髁壳€，找出最佳燃助比。
3、繪制吸光度—燃燒器高度曲線，找出燃燒器最佳高度。
六、注意事項
1、乙炔鋼瓶閥門旋開不超過1.5轉，否則丙酮逸出。
2、實驗時，要打開通風設備，使金屬蒸氣及時排除室外。
3、點火時，先開空氣，后開乙炔氣。熄火時，先關乙炔氣，后關空氣。室內若有乙炔氣味，應立即關閉乙炔氣源，開通風，排除問題后，再繼續進行實驗。
七、思考題
1、如何選擇最佳實驗條件？實驗時，若條件發生變化，對結果有何影響？
2、在原子吸收分光光度計中，為什么單色器位于火焰之后，而紫外可見分光光度計單色器位于試樣室之前？
實驗三原子吸收光譜法測定飲用水中的鈣、鎂
一、實驗?zāi)康?/B>
1、掌握原子吸收光譜分析法的基本原理
2、了解原子吸收分光光度計的基本結構，掌握火焰原子吸收光譜分析法的基本操作技能。
3、學習選擇測量條件和干擾抑制劑的應用
二、實驗原理
原子吸收光譜分析法的基本依據是：將一束特定波長的光束投射到被測元素的基態原子蒸氣中，原子蒸氣對這一波長的光產生吸收。在一定濃度范圍內，其吸收程度與被測元素的濃度之間符合Beer定律：
A=abc
式中A為吸光度，a為被測元素對某一波長光的吸收系數，b為光束經過火焰的長度，c為被測元素的濃度。依據這一關系可以用工作曲線或標準加入法來測定試樣中某一元素的含量。
鈣是火焰原子化的敏感元素。測量條件的變化，如燃?xì)馀c助燃?xì)獾姆N類及比值、觀測高度，干擾離子的存在等因素都將嚴重影響鈣的在火焰中的原子化效率，從而影響鈣的測定靈敏度。
本實驗僅對燃助比和燃燒器的高度進行選擇，并用鍶鹽為釋放劑消除火中可能存在的干擾離子如SO42-、PO43-等對測定的影響。
三、儀器與試劑
1、儀器
AA-6200型原子吸收分光光度計
鈣空心陰極燈
2、試劑
鈣標準溶液：1.0mg.mL-1。取經105-110℃烘干的光譜純CaCO32.4973g，放入100mL去離子水中，加入10mL HCL使其溶解，煮佛。移入1L量瓶中，稀至刻度。用此液再稀釋成100μg.mL-1及25μg.mL-1鈣溶液。
鍶溶液：10mg·mL-1。標取30.4gSrCl2.6H2O溶于水中，再用水稀至100mL。
四、實驗內容
1、測量條件的選擇
（1）條件實驗溶液的配制：吸取2.5ml100μg.mL-1鈣溶液于100mL容量瓶中，加入2.0mL鍶溶液，用水稀釋到刻度，搖勻。此液濃度為2.5μg.mL-1鈣，供實驗條件選擇用。
（2）燃?xì)馀c助燃?xì)獗壤倪x擇：開啟儀器，調節波長為422.7nm、燈電流為4mA、光譜通帶為0.2nm、燃燒高度為6mm、空氣流量為400L.h-1。改變乙炔流量為0. 8、1.0、1.5、1.4、6L.min-1，測量上述溶液的吸光度。隨后將乙炔流量固定在最佳流量Q乙位置上。
（3）燃燒器高度的選擇：根據以上測量條件及確定的燃助比，改變?nèi)紵鞲叨葹?、4、6、8、10、12mm，測量上述溶液的吸光度。隨后將燃燒器高度調節到所選擇的最佳位置H上。
2、鍶溶液加入量的選擇：吸取5.0mL自來水6份于6支50mL比色管中，加入1+1HCL1.0mL，分別加入鍶溶液0.0、1.0、2.0、3.0、4.0、5.0mL，用水稀釋到刻度，搖勻。在以上確定的最佳實驗條件下，測量各自的吸光度。從中選出抑制干擾最佳的鍶溶液用量。
3、自來水中鈣的測量
（1）標準曲線的繪制：分取0.0、1.0、2.0、3.0、4.0、5.0mL 25μg.mL-1鈣標液于50mL比色管中，加入確定的最佳鍶溶液量，用水稀釋至刻度，搖勻。在選定的測量條件下，測定相應的吸光度。
（2）水樣的測定：吸取5.0mL自來水水樣兩份，分別放入50mL比色管中，加入1.0mL1+1HCl及確定的最佳鍶溶液量，用水稀釋至刻度，搖勻。測量吸光度。
五、數據處理
1、在坐標紙上繪制：吸光度-乙炔流量曲線；吸光度-燃燒器高度曲線；鍶鹽用量消除干擾效果的曲線（吸光度-鍶濃度曲線）；鍶工作曲線。
2、由工作曲線查出并計算水樣中的鈣含量（mg.L-1）。
六、問題討論
1、為什么燃助比和燃燒器高度的變化會影響鈣的測量靈敏度？
2、鍶鹽抑制干擾的機制是什么？
實驗四 紫外分光光度法測定雙組分混合物
一、目的要求
1.掌握UV-2501型紫外-可見分光光度計的原理及其可分析物質的結構特征。
2.學會用解聯立方程組的方法同時分別測出吸收曲線相互重疊的二元混合物含量。
3， 了解等吸收點的意義和用途，初步了解雙波長法和導數光譜法的原理。
二、實驗原理
根據朗伯-比爾定律，用紫外分光光度法可方便的測定在該光譜區域內有簡單吸收峰的某一物質含量。若有兩種不同成分的混合物共存，但一種物質的存在并不影響另一共存物的光吸收性質，則可以利用朗伯-比爾定律及吸光度的加合性，通過解聯立方程組的方法對共存混合物分別測定。

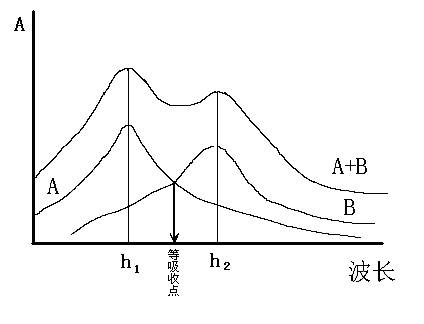

由圖1可以看出，混合組分在h1的吸收等于A組分和B組分分別在h1的吸光度之和，
即
若首先用A，B組分的標樣，分別測定A，B兩組分在h1，h2處的摩爾吸收系數
，和，， 當再測定未知試樣在h1，h2處的吸光度Ah1，Ah2后，解下列
二元一次方程組：
即可求出A，B兩組分各自的濃度值cA，cB。
一般來說，為了提高測定的靈敏度，h1，h2應分別選在A，B兩組分最大吸收峰處
或其附近。
三、儀器與試劑
UV-2501型紫外分光光度計、石英比色皿（1cm）一套、吸量管、容量瓶、燒杯、洗瓶；0.020mol/L KMnO4溶液（含0.5mol/L H2SO4 和2g/L KIO4）；0.020mol/LK2Cr2O7溶液（含0.5mol/L H2SO4 和2g/L KIO4）。
四、實驗內容
1. A，B標液吸收曲線的繪制及摩爾吸收系數的測定。
2. 未知試樣的測定
3. 實驗結果處理
實驗五：鑒定和識別有機化合物中的電子躍遷類型
一、實驗?zāi)康?/B>
1.熟悉有機化合物中幾種主要的電子躍遷類型。
2.了解環境對體系的影響。
二、方法原理

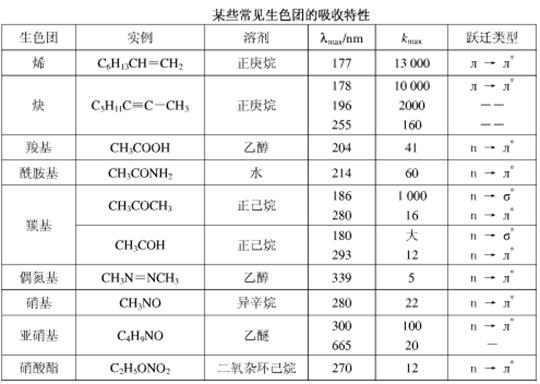

在有機化合物中常常遇到的電子躍遷類型如下表所示：
狹義的講，生色團是分子中能吸收紫外------可見光、而產生電子躍遷的基團，當它們與無吸收的飽和基團相連時，其吸收波長出現在185-1 000 nm之間。根據生色團的吸收帶類型，可將其分為：（1）產生于π→π*躍遷的K帶；（2）產生于n→π*躍遷的R帶；（3）產生于芳香化合物禁阻π→π*躍遷的R帶。助色團是一些具有非鍵電子的基團，如：—OH、—OR、—NHR、—Cl、—Br等，它們本身吸收大于200nm的光，但當它們與生色團相連時，會增加生色團的吸收強度，改變分子的吸收波長。
當分子中含有兩個或兩個以上的生色團時，它們之間的相對位置將會影響分子的吸收帶，其一般規律如下：
（1）當分子中兩個生色團被一個以上的碳原子分開時，產生的吸收等于兩個生色團單獨存在時的和。
（2）當分子中兩個生色團相鄰接時，其吸收波長比只有一個生色團時出現在較長波長處，且吸收強度增強。
（3）當分子中兩個生色團同時與一個碳原子相連時，其吸收情況是上述（1）（2）兩種極端條件的中間狀態。
吸收峰的位置及強度隨使用的溶劑不同而異。這些影響與溶劑性質、吸收帶的特征以及溶質的性質有關。一般說來，隨著溶劑極性的增加，n→π*躍遷吸收帶向短波移動，而π→π*躍遷吸收帶向長波移動。
三、儀器和試劑
記錄式紫外——可見分光光度計（200-650nm）
石英比色皿2個
溶劑：正已烷，無水甲醇，水，無水乙醇。
待測樣品：丙酮/正已烷，丙酮/無水甲醇，丙酮/水；苯/無水甲醇，碘甲烷/無水甲醇，苯酚/無水甲醇，碘甲烷/正已烷，環己烯/正已烷環己烯/無水甲醇等試劑，樣品濃度為10-3-10-5mol/L。
四、實驗步驟
1、仔細閱讀儀器操作說明書，在教師指導下，開啟儀器。
2、用與該溶液對應的溶劑為參照，分別測定有代表性電子躍遷類型的有機溶液在200-650nm范圍內的吸收光譜曲線。記錄其最大吸收波長λmax和吸光度A（注意：手拿比色皿時，只接觸毛玻璃一側）。
3、小心滴一滴純苯在比色皿的底部，并且蓋上蓋子，讓其自然揮發。以空氣為參照，測定氣態苯的吸收光譜曲線，記錄λmax和A值。
五、數據處理
1、計算各種溶液的摩爾吸收系數Kmax。
2、用列表形式總結所測試樣的λmax、Kmax及吸收帶的躍遷類型。
六、問題討論
1、為什么在紫外—可見光區常用水、甲醇和已烷為溶劑測定吸收光譜曲線？
2、氣態苯和溶液中苯的吸收曲線有何不同？為什么？
實驗六 苯甲酸紅外吸收光譜的測定-KBr壓片法
一、實驗?zāi)康?/B>
1．了解NICOLET 360傅里葉紅外變換光譜儀的基本結構。
2．掌握溴化鉀壓片法測繪固體樣品的紅外光譜技術。
3．掌握紅外光譜法在有機化合物結構定性分析的應用。
4．了解紅外光譜定量分析的原理和方法。
二、實驗主要設備及使用要求
NICOLET 360；FW-4型壓片機
NICOLET 360傅立葉變換紅外光譜儀操作規程：
1．機前準備
開機前檢查實驗室電源、溫度和濕度等環境條件，當電壓穩定，室溫為：
21±5℃左右，濕度≤65％才能開機。
2．開機
開機時，首先打開儀器電源，使得儀器能量達到最佳狀態。開啟電腦，并打開儀器操作平臺OMNIC軟件，檢查儀器穩定性。
3．制樣
根據樣品特性以及狀態，制定相應的制樣方法并制樣。
4．掃描和輸出紅外光譜圖
測試紅外光譜圖時，先掃描空光路背景信號，再掃描樣品文件信號，經傅立葉變換得
到樣品紅外光譜圖。根據需要，打印或者保存紅外光譜圖。
5．關機
關機時，先關閉OMNIC軟件，再關閉儀器電源。在記錄本記錄使用情況。
6．注意事項
（1）保持實驗室安靜和整潔，不得在實驗室內進行樣品化學處理，實驗完畢即取出樣品室內的樣品。
（2）樣品室窗門應輕開輕關，避免儀器振動受損
（3）將制樣配件擦拭干凈，放入干燥器內。
（4）離開實驗室前，須注意關燈，關空調，最后拉開總閘刀。
三、實驗原理、方法和手段
實驗原理
紅外吸收光譜是一種分子吸收光譜。當樣品受到頻率連續變化的紅外光照射時，分子吸收某些頻率的輻射，并由其振動或轉動運動引起偶極矩的凈變化，產生分子振動和轉動能級從基態到激發態的躍遷，使相應于這些吸收區域的透射光強度減弱。記錄紅外光的百分透射比與波數或波長關系曲線，就得到紅外光譜圖。紅外光譜儀就是記錄這種吸收或發射電磁波的儀器。不同物質對紅外輻射的吸收不同，其紅外光譜圖也不相同；吸收光譜的譜帶強度服從朗伯-比爾定律，這些便是紅外光譜進行定性定量及物質結構分析的理論依據。紅外光譜法主要研究在振動中伴隨有偶極矩變化的化合物（沒有偶極矩變化的振動在拉曼光譜中出現）。因此，除了單原子和同核分子如Ne、He、O2、H2等之外，幾乎所有的有機化合物在紅外光譜區均有吸收。
紅外光譜在化學領域中的應用大體上可分為兩個方面：一是用于分子結構的基礎研究，應用紅外光譜可以測定分子的鍵長、鍵角，以此推斷出分子的立體構型；根據所得的力常數可以知道化學鍵的強弱；由簡正頻率來計算熱力學函數。二是用于化學組成的分析，紅外光譜最廣泛的應用在于對物質的化學組成進行分析，用紅外光譜法可以根據光譜中吸收峰的位置和形狀來推斷未知物結構，依照特征吸收峰的強度來測定混合物中各組分的含量，可用以進行定量分析和純度鑒定。。
習慣上將紅外光譜分成三個區域：近紅外區：0.78～2.5μm（12 820～4000cm-1），主要用于研究分子中的O—H、N—H、C—H鍵的振動倍頻與組頻。中紅外區：2.5～25μm（4 000～400cm-1），主要用于研究大部分有機化合物的振動基頻。遠紅外區：25～300μm（400～33cm-1），主要用于研究分子的轉動光譜及重原子成鍵的振動。
其中，中紅外區（2.5～25μm即4 000～400cm-1）是研究和應用最多的區域，通常說的紅外光譜就是指中紅外區的紅外吸收光譜。
目前主要有兩類紅外光譜儀：色散型紅外光譜儀和Fourier（傅里葉）變換紅外光譜儀。
色散型紅外光譜儀

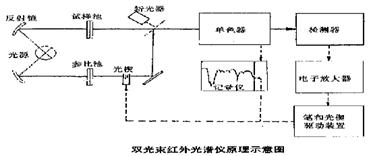

色散型紅外光譜儀的組成部件與紫外-可見分光光度計相似。紅外光譜儀的樣品是放在光源和單色器之間；而紫外－可見分光光度計是放在單色器之后。色散型紅外光譜儀一般均采用雙光束。將光源發射的紅外光分成兩束，一束通過試樣，另一束通過參比，利用半圓扇形鏡使試樣光束和參比光束交替通過單色器，然后被檢測器檢測。當試樣光束與參比光束強度相等時，檢測器不產生交流信號；當試樣有吸收，兩光束強度不等時，檢測器產生與光強差成正比的交流信號，從而獲得吸收光譜。組成有光源（常用的是Nernst燈或硅碳棒）、吸收池（因玻璃、石英等材料不能透過紅外光，紅外吸收池要用可透過紅外光的NaCl、KBr、CsI等材料制成窗片）、單色器（單色器由色散元件、準直鏡和狹縫構成）、檢測器（常用的有高真空熱電偶、熱釋電檢測器和碲鎘汞檢測器）、記錄系統。
傅里葉變換紅外光譜儀

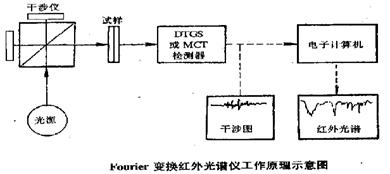

傅里葉變換紅外光譜儀沒有色散元件，主要由光源（硅碳棒、高壓汞燈）、Michelson干涉儀、檢測器（熱釋電型檢測器、光電導型格光伏型、電阻式檢測器、光聲檢測器）、計算機和記錄儀組成。核心部分為Michelson干涉儀，它將光源來的信號以干涉圖的形式送往計算機進行Fourier變換的數學處理，最后將干涉圖還原成光譜圖。它與色散型紅外光度計的主要區別在于干涉儀和電子計算機兩部分。儀器中的Michelson干涉儀的作用是將光源發出的光分成兩光束后，再以不同的光程差重新組合，發生干涉現象。當兩束光的光程差為l/2的偶數倍時，則落在檢測器上的相干光相互疊加，產生明線，其相干光強度有極大值；相反，當兩束光的光程差為l/2的奇數倍時，則落在檢測器上的相干光相互抵消，產生暗線，相干光強度有極小值。由于多色光的干涉圖等于所有各單色光干涉圖的加合，故得到的是具有中心極大，并向兩邊迅速衰減的對稱干涉圖。干涉圖包含光源的全部頻率和與該頻率相對應的強度信息，所以，如有一個有紅外吸收的樣品放在干涉儀的光路中，由于樣品能吸收特征波數的能量，結果所得到的干涉圖強度曲線就會相應地產生一些變化。包括每個頻率強度信息的干涉圖，可借數學上的Fourier變換技術對每個頻率的光強進行計算，從而得到吸收強度或透過率和波數變化的普通光譜圖。
Fourier變換紅外光譜儀的特點：掃描速度極快（只要1s左右；色散型需要8、15、30s等），很高的分辨率分辨率達0.1~0.005 cm-1，而一般棱鏡型的儀器分辨率在1000 cm-1處有3 cm-1，光柵型紅外光譜儀分辨率也只有0.2cm-1），靈敏度高（因Fourier變換紅外光譜儀不用狹縫和單色器，反射鏡面又大，故能量損失小，到達檢測器的能量大，可檢測10-8g數量級的樣品），光譜范圍寬，測量精度高，重復性可達0.1%；雜散光干擾?。粯悠凡皇芤蚣t外聚焦而產生的熱效應的影響。
定性原理：
化合物分子結構不同，其吸收譜帶的數目、頻率、形狀和強度也不同。即使是同一種物質，也會由于聚集態的變化譜圖特征而產生變化。所以可根據這些譜圖特征對未知物進行定性分析。不同化合物中相同官能團和某些化學鍵在紅外光譜圖中有大體相同的吸收頻率，一般稱之為官能團或化學鍵的特征吸收頻率。特征吸收頻率受分子具體環境的影響較小，在比較狹窄的范圍出現，彼此之間極少重疊，且吸收強度大，很容易辨認，這是紅外光譜用于分析化合物結構的重要依據。
紅外光譜分為兩個區域：官能團區和指紋區。
官能團區：波數4000～1400cm-1的頻率，吸收主要是由于分子的伸縮振動引起的，常見的官能團在這個區域內一般都有特定的吸收峰。基團頻率區又可分為三個區域：
（i）4000～2500cm-1為O—H、N—H、C—H的伸縮振動區。
（ii）2500～1900cm-1為叁鍵和累計雙鍵區。主要包括-CoC、-CoN等叁鍵的伸縮振動，以及-C =C=C、-C=C=O等累積雙鍵的不對稱性伸縮振動。
（iii）1900～1200cm-1為雙鍵伸縮振動區。該區域包括三種伸縮振動：
指紋區：1400cm-1以下的頻率，其間吸收峰的數目較多，是由化學鍵的彎曲振動和部分單鍵的伸縮振動引起的，吸收帶的位置和強度隨化合物而異。如同人彼此有不同的指紋一樣，許多結構類似的化合物，在指紋區仍可找到它們之間的差異。因此指紋區對鑒定化合物起著非常重要的作用。如在未知物的紅外光譜圖中的指紋區與某一標準樣品相同，就可以斷定它和標準樣品是同一化合物。
1．已知物的鑒定：將試樣的譜圖與標準的譜圖進行對照，或者與文獻上的譜圖進行對照。如果兩張譜圖各吸收峰的位置和形狀完全相同，峰的相對強度一樣，就可以認為樣品是該種標準物。如果兩張譜圖不一樣，或峰位不一致，則說明兩者不為同一化合物，或樣品有雜質。如用計算機譜圖檢索，則采用相似度來判別。使用文獻上的譜圖應當注意試樣的物態、結晶狀態、溶劑、測定條件以及所用儀器類型均應與標準譜圖相同。
2．未知物結構的測定：測定未知物的結構，是紅外光譜法定性分析的一個重要用途。如果未知物不是新化合物，可以通過兩種方式利用標準譜圖進行查對：
（1）查閱標準譜圖的譜帶索引，與尋找試樣光譜吸收帶相同的標準譜圖；
（2）進行光譜解析，根據實驗所測繪的紅外光譜圖的吸收峰位置、強度和形狀，利用基團振動頻率與分子結構的關系，確定吸收帶的歸屬，確認分子中所含的基團或鍵，進而推定分子的結構，然后在由化學分類索引查找標準譜圖對照核實。
分析紅外光譜的順序是先官能團，后指紋區；先高頻區，后低頻區；先強峰，后弱峰。即先在官能團區找出最強的峰的歸宿，然后再在指紋區找出相關峰。
定量原理：
紅外光譜定量分析是通過對特征吸收譜帶強度的測量來求出組份含量。朗伯-比爾定律是用紅外光譜進行定量分析的理論基礎。表達式為A= εbc，其中，A是樣品在特定波數下的吸光度，ε是摩爾吸收系數，單位為升/厘米·摩爾，b是樣品池厚度，單位為厘米或毫米，c為樣品濃度，單位為摩爾/升。
單組分定量由郎伯-比爾直接計算得到，ε可從測量已知濃度標準樣品中計算得到。也可做吸收度濃度工作曲線，測量未知樣吸光度值，從標準工作曲線中查出對應的濃度值。
多組分分析體系中每一組分都服從比爾定律，混合物的吸光度符合吸光度加和原理，對n個純組分來說，單波數的吸光度為：A=ε1bc1+ε2bc2+…+εnbcn。
定量分析計算方法有工作曲線法、比例法、內標法、差譜法。
（1）工作曲線法適用于組分簡單、定量譜帶重疊較少及吸光度k濃度偏離比爾定律的樣品。
（2）比例法適用于厚度不能準確測定，難以控制及因散射影響嚴重樣品的定量分析。
（3）內標法同比例法相似，加入一定量的物質作內標，以?xún)?nèi)標物和被分析樣品純物質的比例方法計算出被分析樣品的組分含量。
（4）差譜法對于組分間無相互作用，組分譜帶相互疊加的樣品定量有較高的靈敏度和精確度。
FTIR-360傅里葉紅外變換光譜儀的組成
由光源室、邁克爾遜干涉儀、樣品室、熱釋電型檢測器、數據處理系統組成。
紅外光譜儀可測定固體，液體，氣體。固體樣品的制備有溴化鉀壓片、糊裝法、溶液法、薄膜法。液體樣品的制備有液體池法、液膜法。
四、實驗內容與步驟
1．把KBr粉末或結晶在110℃的烘箱中干燥2～3小時，然后放在干燥器中保管。
2．從干燥器中將模具、溴化鉀晶體取出，在紅外燈下用鑷子取酒精藥棉，將所用的瑪瑙研缽、藥匙、壓片模具的表面等擦試一遍，烘干。
3．取試樣1～2mg與KBr粉末200～250mg在瑪瑙研缽中，在研缽中研細成細粉末并充分混勻，對不易研細的試樣，先將試樣單獨在研體中粉碎。制成13mmΦ的片子。
6．裝配壓片機，混合好的試樣裝入試樣槽中，裝到試樣槽的1/3～1/4高度。須注意整體高度一致。
7．裝入壓片機后，把注油孔螺釘旋下，順時針擰緊放油閥，將模具置于壓片機工作臺的中央，用絲杠擰緊后，前后搖動手動壓把，加壓至2～2.5MPa，保壓1分鐘。逆時針?biāo)砷_(kāi)放油閥，取下模具即可。
8．測定時通常背景是用未加試樣的KBr壓片測定。
9．打開紅外儀電源開關，預熱10-20分鐘。打開計算機電源，點擊紅外儀工作軟件OMNIC。
10．實驗條件的設置：點“測定”，正確選擇“掃描次數”（32）、“分辨率”（4.0）、“測定方式”（%Transmittance）、“變跡法”(Happ-Genzel)、“范圍”(400-4000cm-1)。點“測定”，“初始化”，出現綠色字體屏幕，即可開始測試。
11．點“Scan Sample”，提示框出現“Preparing to scan background”，然后點“OK”，開始掃描背景光譜。
12．背景掃描完畢出現提示框“Preparing to scan sample”，將“樣品”放入樣品架小孔位置，點“OK”，開始掃描樣品光譜。
13．選擇“Find peaks”，標出吸收峰位置。
14．點“Save as”選擇文件保存類型為“.CSV”格式。
15．關閉條件對話框，退出操作軟件，關閉計算機。關閉紅外儀主機電源，保持儀器試樣室的干凈和干燥，撥掉電源。
五、思考題
1．了解液體樣品的制備？
2．紅外吸收光譜分析，對固體試樣的制片有何要求?
3．如何著手進行紅外吸收光譜的定性分析？
4．紅外光譜實驗室為什么對溫度和相對濕度要維持一定的指標？
六、注意事項及其它說明
1．樣品必須預先純化，以保證有足夠的純度；
2．樣品必須預先除水干燥，避免損壞儀器，同時避免水峰對樣品譜圖的干擾；
3．易潮解樣品，請用戶自備干燥器放置；
4．試樣的濃度和測試厚度應選擇適當，以使光譜圖中大多數吸收峰的透射比處于15～70%范圍內。濃度太小，厚度太薄，會使一些弱的吸收峰和光譜的細微部分不能顯示出來；過大，過厚，又會使強的吸收峰超越標尺刻度而無法確定它的真實位置。
5．對易揮發、升華、對熱不穩定樣品，請用帶密封蓋或塞子的容器盛裝并蓋緊，同時必須在樣品分析任務單上注明；
6．對于有毒性和腐蝕性的樣品，用戶必須用密封容器裝好。送樣時必須分別在樣品瓶標簽的明顯位置和分析任務單上注明。
7．樣品池窗口有的在空氣中潮解，使用完畢應放在干燥器中保存，模糊不透明時應重新拋光。
8．在定性分析時，樣品的狀態和制樣方法盡量和標準譜圖或數據庫中的測定條件一致。
9．測定完后，將器具和部件清洗干凈。首先，附著有KBr的東西，用水洗，把水擦干后，用酒精、丙酮、三氯甲烷等有機溶劑清洗。殘留水分或試樣容易使部件生銹。
10．盡可能縮短主機試樣窗口拉蓋開啟時間。嚴格防潮：干燥劑、干操管及時更換，除濕機常開。儀器常開，定期尤其是氣候變化時，進行儀器自校定。
實驗七氯離子選擇性電極性能的測試
一、實驗?zāi)康模?/B>
1.熟悉pHS—3B型酸度計和離子選擇性電極的原理。
2.熟悉pHS—3B型酸度計和離子選擇性電極的使用方法
二、 實驗原理
離子選擇性電極是一種電化學傳感器，它對特定的離子有電位響應。但任何一支離子選擇性電極不可能只對某種特定離子有響應，對其它某些離子也會有響應，若把氯離子選擇性電極浸入含有Br-溶液時，也會產生膜電位。當Cl-和Br-共存于溶液中時，由于Br-存在必然會對Cl-的測定產生干擾。為了表明共存離子對電位的“貢獻”，可用一個擴展的能斯特公式描述：
E=K-㏒（αi+Kijαjn/b） （1）
式中：i為被測離子；j為干擾離子；n和b分別為被測離子和干擾離子的電荷數；Kij為電位選擇系數。
從上式可以看出，電位選擇系數愈小，電極對被測離子的選擇性愈好。
測定Kij的方法可以用分別溶液法或混合溶液法測定，本實驗采用混合溶液法測定Kij。
混合溶液法是i、j離子共存于溶液中，實驗中配制一系列含有固定活度的干擾離子和不同活度的被測離子的標準溶液，分別測量電位值E，繪成E~㏒αi曲線。
曲線中的直線部分（αi＞αj）的能斯特方程為：
E1=K1+㏒αi （2）
在曲線的水平部分（αi＞αj），電極對i離子的響應可以忽略，電位值完全由j離子決定，則：
E2=K2+㏒Kijαjn/b （3）
假定K1=K2，且兩斜率相同，在直線的交點處E1=E2，可以得出下述公式：
Kij=αi/αjn/b （4）
因此可以求得Kij值，這一方法也稱為固定干擾法，本實驗以Br-為干擾離子，測定氯離子選擇電極的選擇性系數KCl-，Br-。
三、 儀器及試劑
1． pHS—3B型酸度計，磁力攪拌器。
2． 氯離子選擇性電極和217型雙鹽橋飽和甘汞電極。
氯離子選擇電極，敏感膜由Ag2S—AgCl粉末混合壓片制成。它是無內參比溶液的全固態型電極，電荷由膜內電荷數最少、半徑最小的Ag+傳導。當把氯離子選擇性電極浸入含有Cl-溶液時，它可將溶液中Cl-活度轉變成電信號。由于飽和氯化鉀甘汞電極中有Cl-存在，電極內的Cl-可通過陶瓷芯多孔物質向溶液中擴散，影響Cl-的測定，所以應該使用雙鹽橋飽和甘汞電極。
3． 0.1000mol/LNaCl標準溶液，
4． 0.100mol/LNaBr標準溶液。
5． 1.0mol/LKNO3作為離子強度調節劑，用HNO3調節pH在2.5左右。
四、 實驗內容
1． 按pHS—3B型酸度計操作步驟調試儀器，選擇-mV鍵，檢查217型甘汞電極是否充滿KCl溶液，若未充滿，應補充飽和KCl溶液，并排除其中的氣泡。于鹽橋套管中放置KNO3溶液，并用皮筋將套管連接在甘汞電極上。
2． 將氯離子選擇性電極和甘汞電極與pHS—3B型酸度計聯好（217型飽和甘汞電極接“正”，氯離子選擇性電極接“負”，即玻璃電極插孔），把電極浸入蒸餾水中，放入磁性攪拌磁子，開動攪拌器，將電極洗至空白電位。
3． 準確吸取適量的氯離子標準溶液于50mL容量瓶中，以配制1.00×10-4，1.00×10-3，5.00×10-3，1.00×10-2，5.00×10-2和1.00×10-1mol/LNaCl的系列標準溶液，各加入5.00mL1.00×10-2Br-標準溶液，15mL1.0mol/LKNO3溶液，用水稀釋至刻度，搖勻。從低濃度至高濃度分別測量電位值
五、結果處理
以電位E值為縱坐標，㏒cCl-為橫坐標作圖，延長曲線中兩段直線部分，得一交點，并從交點處求得cCl-的值，根據公式計算氯離子選擇性電極對溴離子的電位選擇系數。
KCl-，Br-=
五、思考題
1． 評價離子選擇性電極的性能有哪些特性參數？
2． 本實驗中為什么要選用雙鹽橋飽和甘汞電極？
實驗八 自來水中含氟量的測定
——標準曲線法和標準加入法
一、目的要求：
1、鞏固pH計的使用，
2、學習氟離子選擇性電極的原理和應用
3、掌握離子選擇性電極的操作方法
4、掌握常見定量分析方法
二、 實驗原理
氟離子選擇性電極是一種由LaF3單晶制成的電化學傳感器。當控制測定體系的離子強度為一定值時，電池的電動勢與氟離子濃度的對數值呈線性關系。
三、 儀器與試劑
1．pHS—3B型酸度計。
2．氟離子選擇性電極。
3．飽和甘汞電極。
4．電磁攪拌器。
5．半對數坐標紙。
6．1.00×10-1mol·L-1F-的標準貯備液 稱取分析純?cè)噭㎞aF（烘干1~2h，溫度110℃左右）1.050g于燒杯中，用去離子水溶解，定量轉入250mL容量瓶中，用水稀釋至刻度，貯存于聚乙烯瓶中，備用。
7．總離子強度緩沖溶液（簡寫為T(mén)ISAB） 稱取NaCl58g，檸檬酸鈉（Na3C6H5O7·2H2O）12g溶于800mL去離子水中，加57mL冰醋酸，用500g·L-1NaOH調節pH=5.0~5.5之間，冷至室溫，用去離子水稀釋至1000mL。
四、實驗步驟
1．氟離子選擇性電極的準備
接通儀器電源，預熱20min，校正儀器，調儀器零點。氟電極接儀器負極接線柱，甘汞電極接儀器正極接線柱。將兩電極插入蒸餾水中，開動攪拌器，使電位小于-200mV，若讀數大于-200mV，則更換蒸餾水，如此反復幾次即可達到電極的空白值。若仍不能使電位小于-200mV，可用金相砂紙輕輕擦拭氟電極，繼續清洗至-220mV。
2．標準曲線的制作
分別吸取（10-3mol·L-1）F的標準溶液0.50，0.70，1.00，3.00，5.00，10.00mL于100mL容量瓶中，加入20mLTISAB溶液，用去離子水稀釋至刻度。將標準系列溶液由低濃度到高濃度依次轉入干的塑料杯中，電極插入被測試液。開動攪拌器5~8min后，停止攪拌，讀取平衡電位（注意：測定時，需由低濃度到高濃度依次測定）。在半對數坐標紙上作E~[F-]圖，即得標準曲線，或在普通坐標紙上作E~㏒[F-]曲線。
如用袖珍計算器（CASIOfx—3600P），只需把測得數據輸入計算器，求得回歸直線的截距、斜率（即氟離子選擇性電極的響應斜率）和相關系數，然后根據所測未知液的電位值，再輸入到計算器上，立即可得所需數據。
3.水樣的測定
吸取水樣50.00mL于100mL容量瓶中，加20mLTISAB溶液，用水稀釋至刻度，把溶液全部轉入塑料杯中，測定E值（測定水樣之前，需用去離子水洗電極至空白電位-220mV）。記錄水樣電位值（E）。然后加入1.00mL10-3mol·L-1氟標準溶液，同樣測出E2，計算出其差值（△E=E1-E2）。
五、結果處理
1．在半對數坐標紙上以E對cF-作圖繪制標準曲線，求出該氟離子選擇性電極的響應斜率。
2．根據所測水樣的E值從標準曲線上查出氟離子濃度，計算水樣中氟的濃度cF-（mol·L-1）。
3．根據步驟3一次標準加入法所得和實際測定的電極響應斜率代入下述方程：
cF-=(10△E/S-1)-1
計算水樣中氟離子濃度。式中cs和Vs分別為標準溶液的濃度和體積。cF-和Vx分別為試液的氟離子濃度和體積。
六、 思考題
1． 本實驗中加入總離子強度調節緩沖溶液的目的是什么？
為什么要把氟電極的空白值洗至-220mV？
實驗九、氣相色譜法定性定量分析雜多化合物氧化產物
一、實驗?zāi)康模?/B>
1.熟悉色譜分析的原理及色譜工作站的使用方法。
2.用保留時間定性、用歸一化法定量分析雜多化合物氧化產物的組成。
二、實驗原理
在一定的色譜條件下，一個未知物只有一個確定的保留時間。因此，對于較簡單的多組分混合物，若其中所有待測組分均為已知，它們的色譜峰均能分開，則可將已知純物質在相同的色譜條件下的保留時間與未知物的保留時間進行比較，就可以定性鑒定未知物。純物質對照法定性只適用于組分性質已有所了解，組成比較簡單，且有純物質的未知物。
當未知樣品中組分較多，所得色譜峰過密，用上述方法不易辨認時，或僅作未知樣品指定項目分析時均可用此法。首先做出未知樣品的色譜圖，然后在未知樣品加入某已知物，又得到一個色譜圖。峰高增加的組分即可能為這種已知物。
氣相色譜法定量分析未知樣品的組成時可以用歸一法和內標法等方法，本實驗采用歸一法，在用定性分析法確定樣品中各峰的名稱之后，可以從儀器軟件直接讀取歸一法分析的數據。
三、主要實驗儀器與藥品：
GC-14B型色譜儀，氫氣鋼瓶，氮?dú)怃撈?，微量注射器，色譜柱。
試劑：環己烯、環氧環己烷、環己烯醇、環己烯酮、環己二醇（分析純），待測樣品（雜多化合物氧化產物）
四、實驗內容
1)根據實驗條件（1、固定相 不銹鋼柱，內徑2mm，長0.5m，內裝3%OV-101/Chromosorb W AW DMCS 80目~100目。2、溫度：進樣溫度150℃；柱溫60℃左右；檢測器溫度150℃。3、氣體流量：載氣為氮?dú)?2.3mL/min，空氣200 mL/min，氫氣24 mL/min。4、檢測器：FID，靈敏度10-70。5、進樣量：0.1uL），將色譜儀按儀器操作步驟調至可進樣狀態，待儀器電路和氣路系統達到平衡，基線平穩后可進樣。用微量進樣器注入0.2uL乙醚，觀看峰形情況。
2)純物對照法定性實驗
a.進標樣
分別吸取環己烯、環氧環己烷、環己烯醇、環己烯酮、環己二醇（乙醚溶液）各0.02uL，依次進樣，準確記錄保留時間。
b.進待測樣
用把1uL微量進樣器洗3-5次，然后往色譜儀內注入0.1 uL待測樣，準確記錄保留時間。
c.將環己烯、環氧環己烷、環己烯醇、環己烯酮、環己二醇標樣的保留時間與待測樣的保留時間對比，確定樣品中各峰的名稱。
3)加入純物增加峰高實驗
a.進待測樣
用待測樣把1uL微量進樣器洗3-5次，然后往色譜儀內注入0.1 uL待測樣，準確記錄保留時間。
b.取上述待測樣三份，分別加入適量環己烯、環氧環己烷、環己烯醇、環己烯酮、環己二醇標樣，分別吸取配制的混合樣品0.1uL，依次進樣，觀察色譜峰變化。
c.根據色譜峰峰高變化情況， 確定樣品中各峰的名稱。
4）定量分析雜多化合物氧化產物
用雜多化合物氧化產物待測樣把1uL微量進樣器洗3-5次，然后往色譜儀內注射0.1 uL雜多化合物氧化產物待測樣，用歸一法定量分析雜多化合物氧化產物的組成。
實驗十、氣相色譜中最佳載氣流速的測定
一、目的要求：
1、深入理解氣相色譜的理論方程——范遞姆特方程的意義及理論塔板高度的含義；
2、學習測定色譜柱柱效與載氣流速的關系曲線，確定最佳流速。
二、主要實驗儀器與藥品：
GC-14B型氣相色譜儀、熱導池檢測器（TCD）、氫氣鋼瓶，氮?dú)怃撈?，秒表，微量注射器?mmx200mm不銹鋼分離柱。乙醇，正丁醇和異戊醇混合液。
二、實驗原理
氣相色譜法能否很好地完成所給定物質對的分離，主要取決于色譜峰間的相對距離及色譜峰的擴寬程度，前者與固定相的選擇有關，后者是柱子的設計情況及其操作條件的結果，與柱效有關。柱效能指標用理論塔板數n表示，而將每一塔板數對應的柱長用H表示，稱為理論塔板高度，它們之間有如下關系：
H =L
顯然，柱效越高，n值越大，H則越小。理論塔板數n僅僅是一個估算柱效能的理論概念，并不能用來作為柱分離能力的絕對量度。因此，只能夠?qū)⑺脕?lái)比較類型（或標準）的柱子，衡量它們的裝填情況。n可用下式從色譜圖上求得：
n（理）=5.54×（）2
這里tR是樣品的保留時間，Y1/2是色譜峰的半寬度。
在色譜系統中，下列因素將影響理論塔板數：
（1）進樣系統，包括氣化室的體積、溫度、以及進樣時的速度和進樣量；
（2）檢測器的池體積；
（3）柱子的性能。
柱子的性能對柱效的影響，可以用板高方程表示：
H=A++Cu
式中u是流動相的平均線速度；A，B，C為常數，分別代表渦流擴散項系數、分子擴散項系數、傳質阻力項系數。
從該式可以看出，渦流擴散項A與載氣流速無關，它取決于柱子的裝填等因素。然而縱向擴散項和傳質阻力項與流速u(mài)有關，若采用合適的載氣流速可以提高柱效，減小譜帶的擴寬。測定不同流速時對應的理論塔板高度，以H對u做圖，可得到如圖13—1所示曲線。從圖中可以看出，塔板高度最?。℉（最小））時，所對應的流速為最佳流速（u（最佳））。當已知A，B，C三常數時，u（最佳）和H（最小）可通過微分板高方程求得，即：
u（最佳）=
H（最小）=A+2
三、儀器和試劑
1．GC-14B氣相色譜儀，熱導池檢測器。
2．有減壓閥的氫氣鋼瓶。
3．秒表。
4．皂膜流速計。
5．色譜柱：柱長2m，內徑2~4mm，6201擔體上涂漬鄰苯二甲酸二壬酯（100：（10~15））固定液。
6．進樣器：10μL，100μL。
7．正己烷（A.R）
四、 實驗內容
1．在開啟儀器之前，對照儀器讀懂氣相色譜儀的操作說明。
2． 在教師指導下，開啟儀器：
（1）打開氫氣鋼瓶，調節減壓閥，使出口壓力為0.5MPa；
（2）打開轉子流速計，調節載氣流速為25~35mL/min；
（3）接通柱爐、氣化室和檢測器的電流，用溫控旋鈕，使它們的溫度分別為85~90℃，120~140℃，100~120℃。
（4）打開計算機
3．在氣相色譜儀氣體出口處連接皂膜流速計。
4．學習柱后流速的測定：
擠壓皂膜流速計下端的橡皮泡，使形成皂膜被入口的氣流攜帶沿管移動，用秒表記下皂膜從刻度0到10時所花的時間，按下式計算載氣的體積流速F0：
F0（mL/min）=×
5． 在30mL/min，35mL/min，40mL/min，45mL/min，60mL/min，75mL/min6種不同載氣流速下，分別注入20μL~50μL空氣和0.2μL正己烷，各兩次，記錄它們對應的死時間tM和保留時間tR。（注意：為了讓氣體的流速穩定，每次改變流速后，需等幾分鐘，再進行測定。）
五、結果處理
1．用下式計算6種不同條件下的線性流速：
u=
2．用式（13—2）計算6種條件下的理論塔板數n，并求得對應的理論塔板高度H。
3．以H對u做圖，確定最佳流速u(mài)（最佳），作為后面實驗的參考數據。
4．選擇3對H~u數據，根據式（13—3）計算板高方程中的A，B，C三個常數。
5．用式（13—5）和式（13—6）計算u（最佳）和H（最小），將其與實驗值比較。
實驗十一 X射線粉末衍射實驗（測定晶格常數d，布拉格法）
一、實驗?zāi)康?/B>
1.了解X射線產生的條件及相關設備的使用。
2.掌握X射線組成的知識及連續譜、特征譜產生的原理。
3.掌握獲得單色光的知識，學會選用濾波片的原則。
4.掌握布拉格（Bragg）定律及其應用。
5.了解測角儀圓及聚焦圓。
二、實驗主要設備及使用要求
本實驗選用的設備：《Y– 2000》全自動X射線衍射儀，是當今最先進的國產機型。下面分別介紹實驗中用到的各部分的名稱與功能。其基本結構的示意圖1所示：
E: 高速電子流 T： 陽極靶
F、S：索拉狹縫 DS： 防發散狹縫
Y： 樣品 YT： 樣品臺
B： 濾波片 SS： 防散射狹縫
S： 接收狹縫 D： 正比記數管
圖1 《Y– 2000》X射線衍射儀結構示意圖
X射線在測試中的光路圖：
（字母代號含義同圖1）
圖2 X射線光路圖
陽極靶材料是銅（Cu），靶面焦點尺寸一般為1×10㎜，分別經索拉狹縫F、S（層間間隙約0.75㎜），及防發散狹縫DS（1o）、防散射狹縫SS（1o）、接收狹縫RS（0.2㎜）在水平方向和垂直方向的節制，將X射線約束在基本平行的方向。
裝試樣的玻片：
圖3 裝試樣的玻片 圖4 試樣臺的三視圖
測角儀：（圖中的聚焦圓并非物理存在，它只是T、O、D三點的相對位置關系）

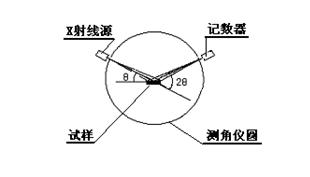

圖5 測角儀圓與聚焦圓
對測角儀的要求：
1、 無論X射線用什么角度（一般是10o – 90o）掃射試樣，其衍射線都要求匯聚在D點。
2、 為了滿足布拉格公式，即衍射角等于掠射角，要求D點始終在2θ線與測角儀圓周的交點上。
至于要求測角儀圓轉動平穩，重復性好，轉過的角度值精確，…，這些都是加工及裝配工藝的要求，這里就不涉及了。
測角儀圓如何才能滿足上述要求呢？
為了使衍射角總是等于掠射角：
1、T、D應嚴格就位在測角儀的圓周上。即：TO=DO，這時（見圖4）：
Q ω1+ω2= 2θ， ω1 =ω2 即：ω1=θ
當X射線光束的發散角很小時，可以認為ω1就等于掠射角。
\ 衍射角θ等于掠射角。
注：當可以認為ω1等于掠射角時，實際上是認定試樣表面在聚焦圓的切平面上。所以，我們?cè)谘b填試樣時一定要使晶體粉末（或薄片）與玻片平齊（見圖3）。否則，測試數據會不好。
2、要使2θ角為光束中心線TO與試樣表面形成的角（即掠射角）的兩倍。即：掃描時記數管D與試樣的轉數比應為嚴格的2：1的關系。
T、D、O三點所在的圓稱為聚焦圓。聚焦圓半徑r、測角儀圓半徑R及衍射角θ間的關系可表示為：
r =R / 2 Sinθ (1 )
當θ角從0o變到90o時，聚焦圓半徑r從無窮大逐漸變?yōu)樽钚≈?B>R / 2。
三、實驗原理、方法和手段
X射線的波長非常短，與晶體的晶面間距基本上在同一數量級。因此，若把晶體的晶面間距作為光柵，用X射線照射晶體，就有可能產生衍射現象?？茖W(xué)家們深入研究了X射線在晶體中的衍射現象，得出了著名的勞厄晶體衍射公式、布拉格父子的布拉格定律等等。在他們的帶領下，人們的視野深入到了晶體的內部，開辟了X射線理論和應用的廣闊天地。他們也因自己的卓越研究，都獲得了諾貝爾獎。
今天，X射線的衍射原理和方法在物理、化學、地質學、生命科學…尤其是在材料科學，各個領域都有了成熟的應用，而且仍在繼續興旺發展，特別是在材料的微觀結構認識與缺陷分析上仍在不斷揭示新的奇妙現象，吸引有為的科學家正致力于開創新的理論突破！
本實驗是X射線衍射原理和方法的一個基本應用，希望能為大學本科學生，未來的科學家鋪下一塊穩重的基石。
1912年英國物理學家布拉格父子（W.H.Bragg & W.L.Bragg）通過實驗，發現了單色X射線與晶體作用產生衍射的規律。利用這一規律，發明了測定晶格常數（晶面間距）d的方法，這一方法也可以用來測定X射線的波長λ。在用X射線分析晶體結構方面，布拉格父子作出了杰出貢獻。因而共同獲得1915年諾貝爾物理學獎。
晶面間距與X射線的波長大致在同一數量級。當用一束單色X射線以一定角度θ照射晶體時，會發生什么現象呢？又有何規律呢？見圖6：

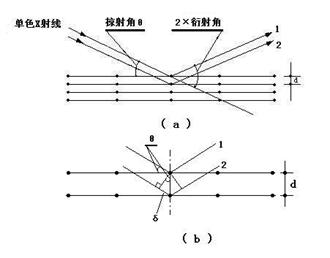

圖6 晶體衍射原理圖
用單色X射線照射晶體：
1.會象可見光照射鏡面一樣發生反射，也遵從反射定律：即入射線、衍（反）射線、法線三線共面；掠射角θ與衍射角相等。
2.但也有不同：可見光在0°~180°都會發生反射，X射線卻只在某些角度有較強的反射，而在其余角度則幾乎不發生反射，稱X射線的這種反射為“選擇反射”。
選擇性反射實際上是X射線1與X射線2互相干涉加強的結果，如圖6（b）所示。當X射線1與2的光程差2δ是波長λ的整數倍時，即2δ= nλ （n∈Z﹢）時，會發生干涉：
∵ δ=dSinθ 2δ= 2dSinθ
∴ 2dSinθ= nλ ( 2 )
此即著名的布拉格公式。
布拉格公式指出，用波長為λ的X射線射向晶體表面時，當在某些角度的光程差正好為波長λ的整數倍時，會發生干涉加強。讓試樣和計數器同步旋轉（即轉過掃查角度范圍），用記數器記錄下單位時間發生衍射的光量子數CPS，用測角儀測出發生衍射的角度（2θ），如圖7：
圖7 測量衍射示意圖
用CPS（CPS–CountsPerSecond）作縱坐標，2θ作橫坐標，畫出記錄到的光量子數與角度的關系曲線，就可以得到如下衍射波形圖：

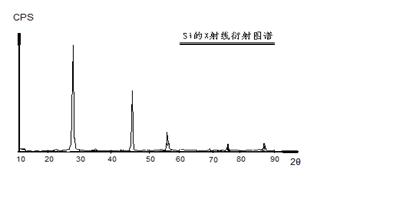

圖8Si的衍射波形圖
衍射峰對應的橫坐標值即測得的2θ角，而實驗中的X射線管發出的X射線的波長λ是已知的(如Cu靶產生的X射線的波長λ= 1.54178?)。知道了θ與λ，由布拉格公式：
d= nλ/ 2 Sinθ ( n = 1、2、3、. . . ) ( 3 )
就可以計算出晶格常數d了。
這就是X射線衍射法測定晶格常數d的實驗原理。
反之，如果已知某晶體的晶格常數d，用一束未知的單色X射線照射，同樣可以測得衍射角（2θ），由布拉格公式：
λ= 2dSinθ/ n ( 4 )
則可以知道該束X射線的波長λ。這也是X射線衍射的一個應用。此外，X射線衍射還有很多應用：
X射線衍射與物質內部精細結構密切相關，如：晶體的結構類型、晶胞尺寸、晶面間距等等，在X射線衍射的圖譜中都有反映。通?；瘜W(xué)分析方法可以測定樣品的元素組成，但不能告訴人們?cè)氐拇嬖跔顟B(tài)。大家知道：物質的性質，不僅與其元素組成有關，還與其元素的存在狀態（晶態與非晶態）有關，很典型的例證莫過于石墨與金剛石了。X射線衍射卻能很好的做到這一點。X射線衍射以其波長短，能精確反映物質內部結構，同時具備樣品用量少，不破壞樣品等特點，而成為晶相分析的有力工具，獲得了廣泛的應用。X射線衍射在相分析方面的應用，因不是本實驗內容，這里就不作詳細介紹了。有興趣的同學可以參見后面的附錄二。
應該指出，布拉格公式的推導，是有一定條件的。為了突出主要矛盾，作了合理的簡化：
1、試樣晶體是純凈的，不存在雜相鑲嵌，且無晶格畸變。
2、晶格點上的原子熱振動很小，即可以認為晶格點是靜止不動的；當然，如果不能作此理想化假定，就需要作溫度修正了①。（根據溫度修正公式，我們?cè)谧?B>X射線衍射測試時，盡量將溫度控制在25℃左右，就可以免去溫度修正的麻煩。）
3、X射線射向試樣時沒有發生折射，入射線與反射線間也沒有發生再相互作用。
4、晶體原子對X射線的再散射（康普頓散射等）忽略不計。由于晶面間距（數量級10 cm）和實驗中X射線源與試樣、試樣與計數器的距離（18.5 cm左右）相比，可以認為X射線源處于無限遠的地方，，而且再散射很小，因此，上述假定是可以接受的。
5、還有，假定X射線是單色的，即射向試樣的X射線的波長僅為λ一個數值。盡管“單色”很難做到絕對。而單色性的好壞與濾波采用的材料及技術手段相關。我們?cè)?B>X射線的光路上加濾波片后，這個假定在精度范圍內也是可以接受的（見后面關于濾波片原理的敘述）。
作了上述假定后，布拉格公式是成立的。
用X射線做實驗，我們首先要了解X射線：X射線是如何產生的？單色X射線又是如何得到的？等等。
由現代物理的研究知道：高速電子流轟擊陽極靶時，會產生X射線。通過實驗發現：產生的X射線是由連續X射線譜和特征X射線譜組成的。所謂X射線譜是指X射線的強度I與波長λ的關系（曲線），X射線的強度I，即：在垂直于X射線傳播方向上單位面積內單位時間里通過的光量子數。
見圖9，在燈絲和陽極靶之間加上高電壓（即管電壓），通電（即管電流）后燈絲附近的電子云高速飛向陽極靶，轟擊靶的能量絕大部分轉化成了熱量（這就是為什么做實驗時一定要用大量的經軟化處理的低溫水來冷卻X射線管的緣故），大約只有1 %的能量轉化成X射線。

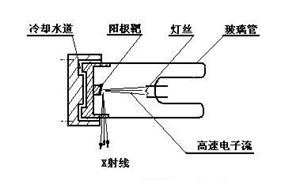

圖9 X射線管工作示意圖
由于X射線管中電子飛向陽極靶的時間不同，獲得的動能不同，進入靶的深度也不同。因而，由電子動能轉化的光量子動能也各不相同。光量子的能量ε與其頻率υ或波長λ有關：
ε=hυ ε：光量子動能； υ：光量子頻率 ( 5)
ε=h λ：光量子波長 ( 6 )
h：普朗克常數； c：光速
既然產生的光量子動能各不同，那么不同波長的各種光量子都有，即構成了X射線的連續譜。見圖5：

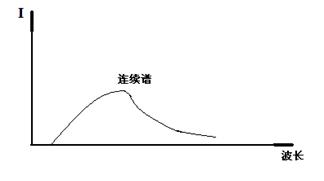

圖10 X射線的連續譜
X射線的連續譜與X射線管的管電壓、管電流有關；與陽極靶的材料有關②。
X射線除了有連續譜，還有特征譜，X射線特征譜產生的機理是：
當管電壓高于陽極靶材料的激發電壓時，高速電子攜帶的動能就足以轟擊出靶原子核某內層（K、L、M、…）上的電子。層間電子的激發躍遷，輻射出該原子能級能量的光量子，見圖6：
圖11 X射線特征譜產生示意圖
各層間電子躍遷產生的X射線，我們分別稱為K、L、M、…線系的X射線。K線系為所有躍遷到K層的電子產生的X射線，L、M、…層電子躍至K層產生的X射線又分別命名為Kα、Kβ… 的X射
線。其余線系類推。
這樣產生的X射線，其能量（或以頻率、波長標識）是定值——等于層間原子能級的能量。而層間原子能級的大小又僅與元素有關，不同元素的層間能級不同?；蛘哒f(shuō)，某種能量的X射線只能是某一種元素的核內某兩層間電子躍遷產生的。所以，我們稱之為X射線的特征譜。
由上述可知，某種元素的特征譜線有很多條。但其中強度最大（即波長最?。┑闹挥?B>K線系。而K線系中又以Kα、Kβ強度最大，Kα線的強度又略高于Kβ線的5倍。我們實驗中所用銅靶的Kα線的波長為1.54178?，Kβ線的波長為1.39222?。
特征譜線和連續譜線合起來組成了某種靶元素的X射線譜，如圖12所示：
圖12 X射線譜的組成
在布拉格公式中，X射線必須是單色的，即波長λ必須為單一值。
那么，如何得到單色X射線呢？或者說，如何有選擇地進行“濾波”呢？
對X射線的研究知道，當X射線穿過物質時，射線強度I會減弱。衰減的程度dI可以用下式表述：
dI=μmI ρdX (7)
式中：μm 質量衰減系數；ρ 被穿透物質的體密度；dX 被穿透物質的厚度
可見：
（1）對某種均密物質，X射線強度的衰減與被穿透物質的厚度dX成正比。即穿透的物質越厚，射線強度衰減越厲害。
（2）如果欲穿透物質的厚度相同，那么，X射線強度的衰減與被穿透物質的密度ρ成正比。即質體密度越大，射線強度衰減越厲害。
物質的密度與其種類有關，換言之，衰減與被穿透物質的種類有關。
所謂質量衰減系數μm，其定義式為：μm=μ/ρ：可以理解為單位體密度物質對X射線強度的衰減。顯然，它是為了排除密度對衰減的影響，專門衡量物質種類（或以原子序數表示）對衰減影響的一個百分?jǐn)?shù)。研究表明：
μm= Kλ3Z3 (8 )
上式表明：原子序數Z越大的物質，其對X射線強度的衰減越大。即：Z越大，μm越大。
從公式(8 )可知，當確定了欲穿透物質（即Z為定值）后，μm就與X射線的波長λ相關了。其關系可用圖13表示如下：
圖13 μm與λ的關系
圖13表明，μm與λ的關系有這樣的特點：
（1）總的趨勢是：X射線的波長λ越短，其質量衰減系數μm越小。這是因?yàn)?B>X射線的波長越短，則其光量子能量越大，線質越硬，就越容易穿透物質的緣故。
（2）雖然總的趨勢如上述，但當波長減少到λL或λk時，質量衰減系數卻突然陡增，好象X射線被大量衰減了。
這是為什么呢？
我們知道，原子核內電子是分層（K、L、M、…）定位的，不同層的電子具有不同的能量級。當射入的X射線隨著波長變短，其光量子能量增加，增加到剛好能激發K層（L、M、…）電子時，即發生光電效應：該波長的大量的X射線粒子轉化為了光子，似乎是X射線大量衰減了，宏觀的表現即為質量衰減系數大增。這就是為什么有突變的原因。突變點我們分別稱為K吸收邊、L吸收邊…。L吸收邊上又有三個小吸收邊，這是因?yàn)楹藘?nèi)L層的電子分布又有三個級階的緣故。
μm與λ的這一特性，有什么用呢？
當我們把圖12與圖13疊加時，X射線譜在吸收譜線以下的部分就都被吸收了，見下面的圖14：
疊加：
I
圖14 濾波原理說明圖
由于濾波衰減的作用，X射線譜只剩下了特征譜Kα，這正好是我們做實驗所需要的單色光。
可見，如果選用的濾波材料恰當，可以把X射線譜中絕大部分波長的射線濾掉，只剩λKα波長的X射線，這就是濾波的原理，或者說，這是我們獲得單色X射線采用的方法之一。

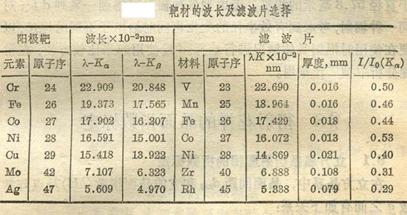

如何使濾波片的K吸收邊正好處于Kα與Kβ之間呢？研究發現：如果濾波片材料的原子序數比陽極靶材料的原子序數小1，可以很好地解決這一問題。所以，當我們選擇Cu作為陽極靶材料時，應該選Ni作為濾波片材料（見下表）。另外，根據前面所述，X射線強度的衰減與被穿透物質的厚度成正比，為了不使Kα的X射線強度衰減太多，濾波片的厚度小一些為宜。
顯然，X射線衍射實驗還與晶體的結構有關。晶體學方面的知識請參閱②P.125，這里就不贅述了。
四、實驗內容與步驟
（一）、制作試樣：
取潔凈粉末試樣玻片（簡記為S，下同）一塊、高純度Si粉少許、牛角勺一只、按壓用玻片（簡記為A，下同）一塊、16 K白紙一張。
將白紙平鋪在實驗桌上，S放在白紙上；
將Si粉細心均布到S的凹槽內，用A勻力按壓Si粉，壓緊的程度應使S立起時Si粉不會掉落下來；且Si粉的平面與S玻片面在同一平面。
（二）、開機：
移開機房玻璃梭門。
在《Y - 2000》全自動X射線衍射儀背面板上，將分合開關合上。
檢查前面板上的“Water”指示燈（綠色）是否亮了——亮則表示冷卻循環水泵工作正常。
打開鉛玻璃防護門及試樣井蓋，將制作好的試樣按圖13所示，勻力細心地插入試樣臺與試樣夾之間，應小心避免因動作大而使Si粉掉下。
蓋上試樣井蓋，關上鉛玻璃防護門。
關上機房玻璃梭門。
注！1、機房?jī)?nèi)的X射線輻射量經過檢測，是安全的。但是，當儀器上的紅燈亮起后，非必要時應避免進入機房。
2、如果室內溫度高于25℃，應將空調打開制冷。濕度高于80%時，應開除濕機。
（三）、開控制微機：
打開微機，進入“Win 98”桌面，雙擊圖標“X射線衍射儀操作系統”，單擊“原子結構”畫面外任一點，單擊“數據采集”。這時，參數設定表會顯示出來。
其中，只需設定：
起始角度： 10o
停止角度： 90o
滿量程： 6000
濾波片： 鎳
文件名稱：（自定）
樣品名稱： Si
其余參數與儀器狀態相關，已設定好，不要改變。
若參數設定表右上方顯示“1810自控單元未準備好”時，注意觀察儀器記數臂是否已轉到始點（前面板示窗顯示“2T 5.135”）。當轉到始點后，再點擊菜單欄上的“與1810自控單元聯機”，即會顯示“1810自控單元已準備好”。
當電腦示屏右上方顯示“1810自控單元已準備好”時，就可以點擊菜單欄上的“開始數據采集”。這時，kV表、mA表指針開始上升，到位后光閘自動打開，這時X射線射向試樣，測試及計數便自動開始了，并直至測試工作完成。
注！在測試中途不要點擊“停止采集”（有時會造成死機）。因疏忽造成的參數設置不當，如縱坐標設置過小，也應待測試完成后再處理。一般情況下，坐標圖譜顯示只是示意的，并不影響數據采集的真實值。
測試完成后點擊“保存數據文件”，存入“XRD測試文件\實驗課”文件夾，文件類型是“所有文件”或“數據文件”。
點擊“退出”，待kV、mA值退為0后，才可以取樣品。
再點擊“退出”，“返回”，關“X射線衍射儀操作系統”。
拷數據，路徑是：“C：\program files\XRD測試文件\實驗課”。
待冷卻循環泵繼續工作20分鐘（若冷卻水箱制冷系統已工作，則應等制冷系統停機）后關機。
清洗試樣玻片，清掃、整理實驗室用具，登記“儀器設備使用及維修情況記錄本”，實驗指導老師簽字后方可離開實驗室。
完成實驗報告。
附錄1
實驗參考數據：(Si )
序號
| 2θ角
| 衍射峰高
| D值
| 晶面指數
|
1
| 28.439
| 5941
| 3.1384
| 111
|
2
| 47.282
| 1903
| 1.9224
| 220
|
3
| 56.100
| 1271
| 1.6393
| 311
|
4
| 76.369
| 794
| 1.2470
| 331
|
5
| 88.009
| 1001
| 1.1096
| 422
|
五、思考題
1.后來的物理學研究表明：X射線中的Kα射線實際上也是由雙峰：Kα1（1.540562?）與Kα2（1.544398?）組成，它們的相對強度為：Kα1：Kα2=100：50。根據這一研究成果：
（1）您預測：在X射線衍射實驗中，X衍射圖譜應有什么現象？如果放大了看，確有雙峰，那么前面的峰是Kα1還是Kα2的衍射峰？
（2）由此推想，Kβ射線也會由多條組成嗎？
（3）您認為濾波片法還能濾去Kα2嗎？您有什么好的設想？
2.有人說，X射線衍射實驗室內還會有“二次輻射”，很危險的。您怎么看？如果確實有，您認為“二次輻射”應屬于X射線的連續譜，還是特征譜？
3.某生物制藥廠生產出了某種藥品，希望能達到《中國藥典》的要求，從而獲得允許生產的批準文號，或者，至少能做到自己心中有數，您能設計出一個簡便的檢測方法嗎？
六、注意事項
1.本實驗用到X射線，盡管有安全防護，輻射量也已經檢測不超標。但是，做實驗時，仍應注意安全，注意實驗過程中的提示信號。如：儀器上的紅燈亮并閃爍時，表明X射線管已進入工作狀態，正在產生X射線。這時，絕對不可打開試樣井蓋，手伸入井中取試樣。
2. X射線實驗十分靈敏。制作試樣時，應盡可能潔凈：試樣玻片、牛角勺等要潔凈；Si粉中不要混入其他物質，以免影響實驗結果。
3. Si粉為光譜純，非常貴，要注意節約，但制作試樣余下的Si粉切不可倒回Si粉瓶。
教學參考書：
（1）何崇智等，《X射線衍射實驗技術》，上海科學技術出版社（1988）
（2）華中師大物理系近代物理實驗室，《近代物理實驗》（2002.4）
附錄
X射線衍射的多晶體相分析及PDF卡片簡介
將少量的某種材料的粉末（或一小塊平板）制成試樣，在多晶X射線衍射儀上進行測試，得到X射線衍射圖譜。從該圖譜中我們可以得到如下信息：
l 根據各衍射峰出現的位置（即2θ值），用布拉格公式可以算出其晶面間距d。
l 將最高的衍射峰的高度（或稱射線強度I1）定為100 %，就可以定出其余衍射峰的相對強度I/ I1。
l 根據不同的實驗?zāi)康倪€可以測定衍射峰的積分強度，衍射峰的半高寬等等。
對這些信息研究比對發現：各種物質的X射線衍射圖譜就如同人的手紋一樣，各不相同。這是因?yàn)槿魏我环N晶體物質都有其確定的點陣類型和晶胞尺寸，晶胞中各原子的性質和空間位置也是各不相同的，因而各自對應有特定的衍射花樣，即使該物質混于其他物質也不會改變。據此，科學家們想到：可以把現在已經知道的各種物質的X射線衍射圖譜收集整理制成卡片，供人們?cè)谘芯磕撤N材料時比對用，就如同公安部門的手紋數據庫一樣。這樣就得到了一種新的晶相分析方法：X射線衍射的多晶體相分析法。（根據檢測對象的不同，還有單晶X射線衍射分析法）
哈內瓦爾特（J. D. Hanawalt）等人首先進行了這一工作。1942年美國材料試驗學會（ASTM）和X射線及電子衍射學會出版了第一組衍射數據卡片（ASTM卡片）。1969年建立國際粉末衍射標準聯合會（JCPDS 一 Joint Committee on Powder Diffraction Standards），收集整理并公布粉末衍射卡片，簡稱：PDF。每年大約公布1500張，到1987年，已出版了37組，大約4萬多張。
PDF卡片分為：無機、礦物、有機三大類。每一大類中又按晶面間距的數值大小分組，在3X5英寸的卡片上，分為十個區分別記錄了該物質的晶面間距d，相對強度I/ I1，晶體學數據（如：所屬晶系，晶格參數，單位晶胞中該化學式單位（元素，化合物等）的數目），該物質的光學性質及物理性質數據，化學式及英文名稱，布拉菲點陣的類型等等。
所以，當我們需要確定某種未知材料的晶相結構或名稱時，粗略的說，可以：
1. 將該材料制成500目左右的粉末，或18X14X2 mm的平板，制備成X射線衍射試樣。
2. 在X射線衍射儀上測取它的X射線衍射圖譜（或采用照相法）。
3. 根據X射線衍射圖譜，確定各衍射峰的晶面間距d和相對強度I/ I1。
4. 從索引中查找到與晶面間距d和相對強度I/ I1值基本相同的卡片。
5. 從該卡片上我們就可以確定這個未知材料的晶相結構，化學名稱，晶體學數據及各種性質數據等。
下面介紹PDF卡片：
標準的粉末衍射卡片（或稱JCPDS粉末衍射卡片，PDF卡片）上分為十個區，PDF卡片的分區如下圖所示：
1區
d
| 2a
| 2b
| 2區c
| 2d
| 8區
9區
| |
I/ I1
| 3a
| 3b
| 3區c
| 3d
| |
4區
| d?
| I/ I1
| hkl
| d?
| I/ I1
| hkl
| |
|
|
| 10區
|
|
|
| |
5區
| |
6區
| |
7區
| |
| | | | | | | | | | | |
|
附錄： 表1 JCPDS粉末衍射卡片分區示意圖
實用的PDF卡片如下圖所示：

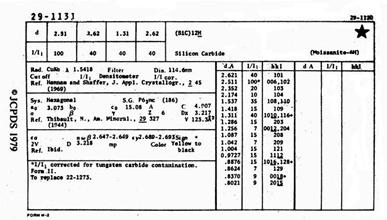

附錄 表2 實用的PDF卡片
十個區的內容分別是：
1區 T 至多六位數XX?XXXX ，即：盒號?序號，表示卡片所在的盒號和序號。
2區 T 分為2a，2b，2c，2d四個位置，其中2a，2b，2c的位置上依次為2θ< 90°的最強三條衍射峰對應的晶面間距d值，2d位置上為這三個晶面間距中最大的d值。
3區 T 分為3a，3b，3c，3d四個位置，為2區對應d值的峰強度比值。
4區 T 列出獲得衍射圖譜的實驗條件。其中：
Rad.：后面注明的是所用X射線的種類，如：Cukα1，表示試驗用的X射線是Cu靶的kα1特征譜線。
λ ：所用X射線的波長，單位是?。
Filter：濾波片材料的名稱。
Dia. ：照相機直徑。
Cut off ：該照相方法所能得到的最大晶面間距。
I/ I1 ：測量衍射線相對強度的方法，主要有衍射儀法、照相法，或是理論計算值。
Coll. ：狹縫的寬度或光欄的直徑。
d corr abs.? ：指測得的晶面間距d值是否經過吸收校正，Yes表示已作校正，No表示未校正。
Ref. ：注明上面所列數據的來源文獻。
5區 T 物質的晶體學數據。其中：
Sys. ：所屬晶系。
S.G. ：空間群，按熊夫利系統（Sehoenflies System）與國際系統（Geneva System）標注。
a0、b0、c0 ：晶格參數。其后的A = a0 /b0 C = c0/b0 。
α、β、γ ：晶軸間夾角。
Z ：?jiǎn)挝痪О谢瘜W(xué)式單位的數目（對于元素，指單位晶胞中的原子數；對于化合物，則表示單位晶胞中的“分子”數）。
Ref. ：注明上面所列數據的來源文獻。
6區 T 物質的光學性質及物理性質數據。
εα、nωβ、εγ ：折射率。
Sign ：光學性質的正（+）或負（-）。
2V ：光軸間夾角。
D :密度。如果是由X射線法測得的密度，則標以Dx。
mp :熔點。
Color：顏色。
H ：硬度。
7區 T 試樣來源、制備方式及化學分析數據。有時也注明物質的升華點（S.P），分解溫度（D.T），轉變點（T.P）和熱處理情況等，資料的獲取、卡片的更正等進一步說明均列入本欄。
8區 T 物質的化學式及英文名稱。在化學式之后常有數字及英文大寫字母，數字表示單胞中的原子數；英文字母（字母下邊有一橫線）表示布拉菲點陣的類型。各字母代表的點陣如下：
C 簡單立方 B 體心立方 F 面心立方
T 簡單四方 U 體心四方 R 簡單菱形
H 簡單六方 O 簡單斜方 P 體心斜方
S 面心斜方 M 簡單單斜 N 底心單斜
Z 簡單三斜
如附錄表二中的實用的PDF卡片所示。
9區 T 物質的礦物學名稱或普通名稱。在8區、9區的右上角一般有如下標記：
★ ：表明卡片數據高度可靠。
○ ：表明卡片數據可靠程度較低。
：無標記表示數據可靠程度一般。
i ：表示數據以指標化，并為估計強度。
C ：表示衍射數據來自計算。
10區 T 測試的數據。
d? ：晶面間距，單位是?。
I/ I1：相對強度。
hkl ：密勒指數。
多達數萬張的卡片如何檢索呢？
為了較快地找到需要的卡片，又為PDF卡片組編了索引。常用的索引有如下兩種：
l Hanawalt法數字索引
如果完全不知道被測樣品的化學名稱和成分，可以用此索引。見下面的附錄表3

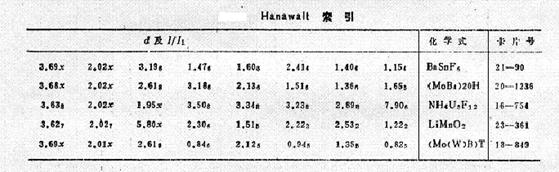

附錄 表3 Hanawalt數字索引表示意圖
在索引中，其編排的原則是：
每一張PDF卡片占一行；
列出八根強線的d值和相對強度，物質的化學式和卡片號；
相對強度是用下標的形式給出的，下標中的x表示最強線，其他值下標中的整數，是該線相對強度的四舍五入值；
每一行中八根強線的d值是按相對強度從大到小排列的。但強度測量有時誤差較大，這將影響到檢索。如，當三強線中有兩線強度差小于25%，可能導致三強線次序不同。因此，將二者皆編入索引，這樣同一種物質就有可能在索引中出現兩次，甚至三次；
索引卡片按d值范圍分成若干大組，從大到小排列，大組內各行從上至下則依第二根強線的d值遞減排列；
l 字母順序法索引
如果知道被測樣品的主要化學成分時，可以用此索引。字順?biāo)饕前礃悠酚⑽拿Q(chēng)第一字母的順序編排的，在第一字母相同時，又以另一元素（或化合物）名稱的字頭為序。
字順?biāo)饕谐龅男畔⒓绊樞蚴牵簶悠返挠⑽拿Q(chēng)，化學式，三強線的d值和相對強度，最后是卡片號。各主元素和化合物名稱都分別列在條目之首。
