實驗一、偏光顯微鏡法觀察聚合物球晶...4
實驗二、密度法測定聚合物結晶度...7
實驗三、膨脹計法測定玻璃化溫度...9
實驗四、聚合物熔體流動速率的測定...12
實驗五、粘度法測定聚合物的分子量...16
實驗六、聚甲基丙烯酸甲酯溫度—形變曲線的測定...24
實驗七、熱變形溫度及維卡軟化點的測定...26
實驗八、氧指數測定...30
前言
1． 實驗總體目標
研究聚合物的結構、形態與性能，為高分子合成控制目標，并為高分子成型加工和材料選用提供依據。使學生通過實驗理解、掌握高分子物理知識中的基本概念和基本原理，使學生熟悉高分子物理的實驗方法，初步掌握一些基本的高分子物理實驗操作和實驗技能，提高分析問題和解決實際問題的能力。
⒉適用專業年級
材料化學專業10級高分子方向
⒊實驗課時分配
實驗項目 |
實驗 要求 |
實驗 類型 |
每組 人數 |
實驗 學時 |
實驗一、偏光顯微鏡法觀察聚合物球晶 |
必做 |
設計 |
4~6 |
6 |
實驗二、密度法測定聚合物結晶度 |
必做 |
設計 |
4~6 |
5 |
實驗三、膨脹計法測定玻璃化溫度 |
選做 |
設計 |
4~6 |
5 |
實驗四、聚合物熔體流動速率的測定 |
必做 |
驗證 |
4~6 |
5 |
實驗五、粘度法測定聚合物的分子量 |
必做 |
驗證 |
4~6 |
6 |
實驗六、聚甲基丙烯酸甲酯溫度-形變曲線的測定 |
必做 |
驗證 |
4~6 |
5 |
實驗七、熱變形溫度及維卡軟化點的測定 |
選做 |
驗證 |
4~6 |
5 |
實驗八、氧指數測定 |
選做 |
設計 |
4~6 |
5 |
4.實驗總體要求
進一步加深理解高分子物理的科學原理，掌握高分子物理常用的一些研究方法和實驗技能，培養聚合物結構與性能研究的能力、創新能力，學會獨立分析問題和解決問題的方法，養成嚴謹?shù)目茖W(xué)態度、思維方法和實際動手能力。
實驗一、偏光顯微鏡法觀察聚合物球晶
一、實驗?zāi)康?/strong>
1.熟悉偏光顯微鏡的構造，掌握偏光顯微鏡的使用方法。
2.觀察不同結晶溫度下得到的球晶的形態，估算聚丙烯球晶大小。
3.測定聚丙烯在不同結晶度下晶體的熔點。
4.測定25℃下聚丙烯的球晶生長速度。
二、實驗原理
聚合物的結晶受外界條件影響很大，而結晶聚合物的性能與其結晶形態等有密切的關系，所以對聚合物的結晶形態研究有著很重要的意義。聚合物在不同條件下形成不同的結晶，比如單晶、球晶、纖維晶等等，而其中球晶是聚合物結晶時最常見的一種形式。球晶可以長得比較大，直徑甚至可以達到厘米數量級．球晶是從一個晶核在三維方向上一齊向外生長而形成的徑向?qū)ΨQ的結構，由于是各向異性的，就會產生雙折射的性質。聚合物球晶在偏光顯微鏡的正交偏振片之間呈現出特有的黑十字消光圖形，因此，普通的偏光顯微鏡就可以對球晶進行觀察。
偏光顯微鏡的最佳分辨率為200 nm，有效放大倍數超過100—630倍，與電子顯微鏡、x射線衍射法結合可提供較全面的晶體結構信息。
球晶的基本結構單元是具有折疊鏈結構的片晶，球晶是從一個中心(晶核)在三維方向上一齊向外生長晶體而形成的徑向?qū)ΨQ的結構，即—個球狀聚集體。光是電磁波，也就是橫波，它的傳播方向與振動方向垂直。但對于自然光來說，它的振動方向均勻分布，沒有任何方向占優勢。但是自然光通過反射、折射或選擇吸收后，可以轉變?yōu)橹辉谝粋€(gè)方向上振動的光波，即偏振光?！匀还饨?jīng)過兩片偏振片，如果兩個偏振軸相互垂直，光線就無法通過了。光波在各向異性介質中傳播時，其傳播速度隨振動方向不同而變化。折射率值也隨之改變，一般都發生雙折射，分解成振動方向相互垂直、傳播速度不同、折射率不同的兩條偏振光。而這兩束偏振光通過第二個偏振片時。只有在與第二偏振軸平行方向的光線可以通過。而通過的兩束光由于光程差將會發生干涉現象。
在正交偏光顯微鏡下觀察，非晶體聚合物因?yàn)槠涓飨蛲?，沒有發生雙折射現象，光線被正交的偏振鏡阻礙，視場黑暗。球晶會呈現出特有的黑十字消光現象，黑十字的兩臂分別平行于兩偏振軸的方向。而除了偏振片的振動方向外，其余部分就出現了因折射而產生的光亮。在偏振光條件下，還可以觀察晶體的形態，測定晶粒大小和研究晶體的多色性等等。
三、實驗儀器和材料
1.偏光顯微鏡及電腦一臺、附件一盒、擦鏡紙、鑷子；
2.熱臺、恒溫水浴、電爐。
3.蓋玻片、裁玻片。
4.聚丙烯薄膜。
四、實驗步驟
1.啟動電腦,打開顯微鏡攝像程序AVerMedia EZCapture.
2.顯徽鏡調整
(1)預先打開汞弧燈10min，以獲得穩定的光強，插入單色濾波片。
(2)去掉顯微鏡目鏡，起偏片和檢偏片置于90°，邊觀察顯微鏡筒，邊調節燈和反光鏡的位置，如需要可調整檢偏片以獲得完全消光(視野盡可能暗)。
3.聚丙烯的結晶形態觀察
(1)切一小塊聚丙烯薄膜，放于干凈的載破片上，使之離開玻片邊緣，在試樣上蓋上一塊蓋玻片。
(2)預先把電熱板加熱到200℃，將聚丙烯樣品在電熱板上熔融，然后迅速轉移到50℃的熱臺使之結晶，在偏光顯微鏡下觀察球晶體，觀察黑十字消光及干涉色。
(3)拉開攝像桿,微調至在屏幕上觀察到清晰球晶體,保存圖象，把同樣的樣品在熔融后于100℃和0℃條件下結晶，分別在電腦上保存清晰的圖案。
3.聚丙烯球晶尺寸的測定
測定聚合物球晶體大小。聚合物晶體薄片放在正交顯微鏡下觀察，用顯微鏡目鏡分度尺測量球晶直徑，測定步驟如下；
(1)將帶有分度尺的目鏡插入鏡筒內，將載物臺顯微尺置于載物臺上，使視區內同時見兩尺。
(2)調節焦距使兩尺平行排列、刻度清楚。并使兩零點相互重合，即可算出目鏡分度尺的值。
(3)取走載物臺顯微尺，將預測之樣品置于載物臺視域中心，觀察并記錄晶形，讀出球晶在目鏡分度尺上的刻度，即可算出球晶直徑大小。
4.球晶生長速度的測定
(1)將聚丙烯樣品在200度下熔融，然后迅速放在25度的熱臺上，每隔10min把球晶的形態保存下來、直到球晶的大小不再變化為止。
(2)對照照片，測量出不同時間球晶的大小，用球晶半徑對時間作圖，得到球晶生長速度。
5.測定在不同溫度下結晶的聚丙烯晶體的熔點
(1)預先把電熱板調節到200℃，使聚丙烯充分熔融，然后分別在20℃、25℃、30℃下結晶。每個結晶樣品置于偏光顯微鏡的熱臺上加熱，觀察黑十字開始消失的溫度、消失一半的溫度和全部消失的溫度，記下這三個熔融溫度。
(2)實驗完畢，關掉熱臺的電源，從顯微鏡上取下熱臺。
(3)關閉汞弧燈。
1儀器底座 2視場光闌 3粗動調焦 手輪 4微動調焦手輪 5起偏器 6聚光鏡 7旋轉工作臺 8物鏡 9檢偏器
|
|
偏光顯微鏡結構示意圖
五、思考題
1.聚合物結晶過程有何特點?形態特征如何(包括球晶大小和分布、球晶的邊界、球晶的顏色等)結晶溫度對球晶形態有何影響?
2.利用晶體光學原理解釋正交偏光系統下聚合物球晶的黑十字消光現象。
實驗二、密度法測定聚合物結晶度
一、實驗?zāi)康?/strong>
1.學習密度法測定聚合物結晶度的原理和方法。
2.區別和理解用體積百分?jǐn)?shù)和重量百分?jǐn)?shù)表示的結晶度。
3.掌握比重瓶的正確使用方法。
二、實驗原理
在聚合物的聚集態結構中，分子鏈排列的有序狀態不同，其密度就不同。有序程度愈高，分子堆積愈緊密，聚合物密度就愈大，或者說比容愈小。聚合物在結晶時，分子鏈在晶體中作有序密堆積，使晶區的密度ρc高于非晶區的密度ρa。如果采用兩相結構模型，即假定結晶聚合物由晶區和非晶區兩部分組成，且聚合物晶區密度與非晶區密度具有線性加和性，則：
進而可得：
若假定晶區和非晶區的比容具有加和性，則：
得：
式中：
ρ，ρc，ρa(bǔ)分別為聚合物、晶區和非晶區的密度；
υ，υc，υa分別為聚合物、晶區和非晶區的比容；
fcV：用體積百分?jǐn)?shù)表示的結晶度；
fcW：用重量百分?jǐn)?shù)表示的結晶度。
若已知聚合物試樣完全結晶體的密度ρc和聚合物試樣完全非結晶體的密度ρa，只要測定聚合物試樣的密度ρ，即可求得其結晶度。
本實驗采用懸浮法，測定聚合物試樣的密度，即在恒溫條件下，在加有聚合物試樣的試管中，調節能完全互溶的兩種液體的比例，待聚合物試樣不沉也不浮，而是懸浮在混合液體中部時，根據阿基米德定律可知，此時混合液體的密度與聚合物試樣的密度相等，用比重瓶測定該混合液體的密度，即可得聚合物試樣的密度。
三、實驗儀器與材料
1．25 ml比重瓶一只；50ml試管一支；玻璃攪拌棒一根；滴管2支；卷筒紙和電子天平。
2．聚乙烯試樣A（粒狀）；聚乙烯試樣B（片裝）；蒸餾水；95％乙醇（CP）。
四、實驗步驟
準備工作：篩選聚合物試樣；洗凈并烘干比重瓶；開啟電子天平預熱
1.在試管中加入95％乙醇15ml，然后加入一至二粒聚乙烯試樣，用滴管加入蒸餾水，同時上下攪拌，使液體混合均勻，直至樣品不沉也不浮，懸浮在混合液中部，保持?jǐn)?shù)分鐘，此時混合液體的密度即為該聚合物樣品的密度。
2.混合液體密度的測定。先用電子天平稱得干燥的空比重瓶的重量W0，，然后取下瓶塞，灌滿被測混合液體，蓋上瓶塞，多余液體從毛細管溢出。然后用卷筒紙擦去溢出的液體，稱得裝滿混合液體后比重瓶的重量W1。之后倒出瓶中液體，用蒸餾水洗滌數次后再裝滿蒸餾水，擦干瓶體，稱得裝滿蒸餾水后比重瓶的重量W水，若已知實驗溫度下蒸餾水的密度水ρ水，則混合液體的密度可按下式求得：
3.取另外一只干燥的比重瓶，換一種聚乙烯試樣，重復步驟1和2。
實驗裝置示意圖 比重瓶示意圖
1瓶塞；2毛細管；3瓶體
注意事項
1.兩種液體應充分?jǐn)嚢杈鶆颉?/p>
2.比重瓶的液體要加滿，不能有氣泡。
3.先稱空瓶的重量，再稱裝滿混合液體的重量，最后稱裝滿蒸餾水的重量。
五、實驗記錄與數據處理
1.計算兩種待測樣品的密度。
2.從有關手冊上查出聚乙烯完全結晶體的密度和完全非晶體的密度，計算兩種聚乙烯試樣的結晶度。
實驗三、膨脹計法測定玻璃化溫度
聚合物的玻璃化轉變，是玻璃態和高彈態之間的轉變。在發生轉變的時候，聚合物的許多物理性質發生急劇的變化。
一、實驗?zāi)康?/strong>
1.掌握膨脹計法測定聚合物玻璃化溫度的方法；
2.了解升溫速度對玻璃化溫度的影響。
二、實驗原理
聚合物的比容是一個和高分子鏈段運動有關的物理量，它在玻璃化溫度（Tg）范圍內有不連續的變化，即利用膨脹計測定聚合物的體積隨溫度的變化時，在Tg處有一個轉折。
聚苯乙烯的比容-溫度曲線 降溫速度對Tg影響
眾所周知，玻璃化轉變不是熱力學平衡過程，而是一個松弛過程，因此Tg值的大小和測試條件有關：在降溫測量中，降溫速度加快，Tg向高溫方向移動。根據自由體積理論，在降溫過程中，分子通過鏈段運動進行位置調整，多余的自由體積騰出并逐漸擴散出去，因此在聚合物冷卻、體積收縮是，自由體積也在減少。但是由于粘度因降溫而增大，這種位置調整不能及時進行，所以聚合物的實際體積總比該溫度下的平衡體積大，表現為比容-溫度曲線上在Tg處發生轉折。降溫速度越快，轉折得越早，Tg就偏高。反之，降溫速度太慢，則所得偏低以至測不到Tg。一般控制在每分鐘1—2℃為宜。升溫速度對Tg的影響，也是如此。的大小還和外力有關：單向的外力能促使鏈段運動，外力越大，Tg降低越多；外力的頻率變化引起玻璃化轉變點的移動，頻率增加則Tg升高，所以膨脹計法比動態法所得的Tg要低一些。
除了外界條件以外，顯然Tg值還受到聚合物本身的化學結構影響，同時也受到其它結構因素的影響，例如共聚、交聯、增塑以及分子量等。
三、實驗儀器與材料
膨脹計 水浴及加熱器 溫度計（0—250℃）
顆粒狀聚苯乙烯 乙二醇 尼龍6顆粒
四、實驗步驟
1.洗凈膨脹計，烘干。裝入聚苯乙烯（尼龍6）顆粒至膨脹管的4/5體積。
2.在膨脹管內加入乙二醇作為介質，用玻璃棒攪動（或抽氣）使膨脹管內沒有氣泡。
3.再加入乙二醇至膨脹管口，插入毛細管，使乙二醇的液面在毛細管下部，磨口接頭用彈簧固定，如果發現管內留有氣泡必須重裝。（為什么？）
4.將裝好的膨脹計浸入水浴中，控制水浴升溫速度為1℃/分。
5.讀取水浴溫度和毛細管內乙二醇液面的高度（每升高5℃讀一次，在55—80℃之間每升高2℃或1℃讀一次），直到90℃為止。
6．將已裝好樣品的膨脹計經充分冷卻后，再在升溫速度為2℃/分鐘的加熱水浴中讀取溫度和毛細管內液面高度。
7.作毛細管內液面高度對溫度的圖。從直線外延交點求得兩種不同升溫速度的聚苯乙烯（尼龍6）的Tg值。
五、思考題
1.Tg的主要影響因素有哪些？是怎么影響的？
2.在測定Tg的過程中要注意那些問題？
實驗四、聚合物熔體流動速率的測定
一、實驗?zāi)康?/strong>
1.了解聚合物熔體流動速率的意義，以及負荷與剪切應力、熔體流動速率與剪切速率的關系。
2.測定不同負荷下聚乙烯的熔體流動速率，并計算剪切應力、聚乙烯熔體的流動曲線。
3.學習掌握XRN-400AM型熔體流動速率測定儀的使用方法。
二、實驗原理
聚合物的剪切粘度(以下簡稱聚合物的粘度)是它的重要物性指標，與聚合物的加工成型密切相關、在科學研究中，聚合物的粘度可由毛細管擠出流變儀、同軸圓筒粘度計和錐板粘度計精確測定，在不具備上述粘度計時，有時可用小球(如自行車用的小鋼珠)在聚合物熔體的自由落下來測定熔體粘度。但在工業上，聚合物熔體的粘度可用熔體指數或熔體流動速率來方便地表征。熔體流動速率是指在一定溫度和負荷下，聚合物熔體每10min通過標準口摸的質量，通常用英文縮寫MFR(Melt Flow Rate)表示，它是衡量聚合物流動性能的—個重要指標。對于同一種聚合物，在相同的條件下，單位時間內流出量越大，熔體流動速率就越大，說明其平均分子量越低，流動性越好。但對于不同聚合物，由于測定時所規定的條件不同，不能用熔體流動速率的大小來比較它們的流動性。
不同的用途和不同的加工方法，對聚合物的熔體流動速率有不同的要求。一般情況下，注射成型用的聚合物其熔體流動速率較高；擠出成型用的聚合物熔體流動速率較低；吹塑成型的介于兩者之間。但熔體流動速率是在給定的切應力下測得的。而在實際加工過程中，聚合物熔體處在一定的剪切速率范圍內，因此在生產中經常出現熔體流動速率值相同而牌號不同的同一種聚合物表現出不同的流動行為，而熔體流動速率值不同卻有相似的加工性能的現象。
熔體流動速率的測量是在熔體流動速率測定儀上進行的。熔體流動速率測定儀裝置相對簡單，使用方便，價格也比較低，在聚合物工業中應用很普遍。本質上熔體流動速率測定儀是一種固定壓力型的毛細管流變儀，因此可以應用毛細管流變儀的理論對其進行數據處理。
在通常的加工條件下，聚合物熔體的粘度很高，剪切速率一般都小于104s-1，雷諾數很小。聚合物熔體在毛細管中的流動是一種不可壓縮的粘性流體的穩定流動。當毛細管兩端的壓力差為ΔP時，管壁處的剪切應力δr和剪切速率Ý與壓力差、熔體流動速率的關系式為：
δr=rΔP/2L
Ý=4Q/πr3
式中r為毛細管的半徑，cm；L為毛細管的長度,cm；ΔP為毛細管兩端的壓力差，Pa;Q為熔體體積流動速率cm3／s。
對于熔體流動速率測定儀,毛細管兩端的壓力差ΔP和熔體體積流動速率Q分別為：
ΔP=G/πR2, Q=MFR/600d
式中G為實驗所加負荷；R為活塞頭的半徑,cm；MFR為在此負荷下測定的熔體流動速率，g/10 min;d為被測樣品的密度,g／cm3。則剪切應力和剪切速率與試驗負荷和熔體流動速率分別有如下關系：
δr=rG/2πR2L
Ý=MFR/150πr3d
而表觀粘度ηα與熔體流動速率的關系則為：
ηα=δr/Ý=[75r″d/R2L][G/MFR]
由此,利用熔體流動速率測定儀，在恒定溫度下測定不同負荷下的聚合物的熔體流動速率，可計算得到相應的剪切應力和剪切速率以及表觀粘度,并可繪制出聚合物熔體的流動曲線,由毛細管流變儀和熔體流動速率測定儀測得的聚合物流動曲線基本一致，熔體流動速率測定儀測得的速率范圍(10-0.5∽102.5s-1)比流變儀測得的范圍(10-1-103/s-1)稍窄。
Ý修正= [(3n+1)/4n]Ý修正
由于絕大多數的聚合物熔體屬于非牛頓流體，必須對其流動行為進行非牛頓修正。修正的公式是Rabinnowitsch—Mooney經驗式在剪切速率范圍不大的情況下，聚合物熔體流動曲線的過渡區近似直線，以此直線的斜率來表征流動的非牛頓性程度，n就稱為非牛頓性指數。
由于熔體流動速率測定儀所用的毛細管長徑比約為4，遠遠小于40，其入口效應不可忽略，入口處的流動過程中存在著—個壓力降，因此可計算出的剪切應力比實際作用于流體的應力大，出于實際剪切應力的減小與毛細管有效長度的延長是等價的，所以毛細管人口壓力降的校正，可假想一段管長加到實際的毛細管長度L上；用(er+L)作為毛細管的總長度；用Δp/(er+L)作為均勻的壓力梯度來補償入口端壓力的較大下降，這時真實的剪切應力計算為：
δγ修正=Δp/2(er+L)=1/(1+er/L)δγ
式中r為毛細管的半徑；e為與流動速率有關的經驗常數，可以通過如下方法測得：在某一剪切速率下，測定不同長徑比的標準口模(1.180 mm，2.095mm)壓力降ΔP，以ΔP對L／D作曲，得一直線，在L／D軸上的截距即為—e。
入口效應的校正過程比較繁瑣，工作量很大。若測試數據僅用于實驗對比時，可不做入口校正。
三、實驗儀器與材料
電子天平（萬分之一）
XNR—400AM熔體流動速率測定儀
主要參數（mm）為：
口模直徑 |
2.095±0.005 |
口模長度 |
8.000±0.025 |
料筒直徑 |
9.550±0.025 |
料筒長度 |
152±0.1 |
試樣：聚苯乙烯粒料
四、實驗步驟
本儀器負荷分八級：
3.187N(0.325kg)：由活塞杠+砝碼托盤+隔熱套+1號砝碼組成。
11.77N(1.200kg)：由活塞杠+砝碼托盤+隔熱套+1號+2號砝碼組成。
21.18N(2.160 kg)：由活塞杠+砝碼托盤+隔熱套+1號+3號砝碼組成。
49.03N(5.000kg)：由活塞杠+砝碼托盤+隔熱套+1號+5號砝碼組成。
98.07N（10.000kg）：由活塞杠+砝碼托盤+隔熱套+1號+5號+6號砝碼組成。
122.58N(12.500kg):由活塞杠+砝碼托盤+隔熱套+1號+5號+6號+7號砝碼組成。
211.82N(21.600kg):由活塞杠+砝碼托盤+隔熱套+1號+2號+3號+4號+5號+6號+7號砝碼組成。
具體步驟：
1.儀器安放平穩，用水平儀調節水平。
2.將標準口模從上端放人料筒底部，并用裝料桿將其壓到與口模擋板接觸為止。
3.打開控制面板上的電源開關，在實驗參數頁設定溫度至190℃，刮料次數設定為7/s,開始升溫。實際溫度達到設定值后，恒溫15min。
4.帶上手套，取出活塞桿，將事先準備好的試樣4g加入料筒。試樣經壓料桿壓實后插入活塞、此操作需在1min內完成。
5.加49.03N負荷，預熱4min。如果試樣的MFR>10，在預熱期間可不加或少加負荷.
6.當活塞桿下降到其上的下環形標記與套管的上表面相平時，按“開始”鍵并將取樣盤放到出料口下方。
7.保留連續切取的無氣泡樣條3-5個，冷卻后，測量樣條的直徑，計算擠出脹大比B。
8.分別稱取上述3-5個樣條質量，取平均值，在實驗主頁輸入平均值，按“確認”鍵，儀器自動計算出熔體流動速率值，并在界面主頁顯示出來。按“打印”鍵，打印實驗報告。稱量樣條的質量，計算熔體流動速率。并測量樣條的直徑，計算口模脹大比B。
9.帶上手套趁熱清理口模與料筒。拉出口模鎖板，可使口模從料簡下端落下；用口模清理?xiàng)U清理口模；料筒用料筒清理?xiàng)U頂端繞棉紗布清理至內壁光潔明亮為止。
10重復步驟3—9，測定負荷11.77N時聚乙烯的熔體流動速率。
11.關機。工具及砝碼各歸原位，以備下次試驗使用。
五、實驗記錄與數據處理
1.熔體流動速率計算: MFR=600W/T
式中，MFR為熔體流動速率，g/10min;w為樣條質量的算術平均值，g；T為切樣時間間隔，s, 計算結果取二位有效數字。
2.擠出脹大比B: B=Ds/D
式中,Ds為擠出樣條的直徑,cm；D為口摸內徑，cm。
3.流動曲線的繪制
由不同負荷下測定的聚苯乙烯熔體流動速率值計算出相應的剪切應力和剪切速率，并列入記錄表中。同時在雙對數坐標紙中繪制剪切應力對剪切速率的曲線。在剪切速率不大的范圍內可得一條直線，該直線的斜率即牛頓件指數(n)。
數據記錄
編號 |
負荷/kg |
熔體流動速率/(g/10min) |
剪切應力/Pa |
剪切速率/s-1 |
表觀粘度/Pa.s |
| ? |
? |
? |
? |
? |
? |
| ? |
? |
? |
? |
? |
? |
六、思考題
1.聚合物的分子量與其熔體流動速率有什么關系?為什么熔體流動速率不能在結構不同的聚合物之間進行比較?
2.如何利用流動曲線分析聚合物熔體流體的類型?
3.為什么要進行“非牛頓修正”和“入口修正”？
實驗五、粘度法測定聚合物的分子量
在所有的聚合物分子量的測定方法中，粘度法盡管是一種相對的方法，但是它儀器設備簡單，操作便利，分子量適用范圍大，又有相當好的實驗精確度，所以成為人們最常用的實驗技術。粘度法除了主要用來測定粘均分子量外，還可用來測定溶液中的大分子尺寸，測定聚合物的溶度參數等。
一、實驗?zāi)康模?/strong>
1．牢固掌握測定聚合物溶液粘度的實驗技術。
2．掌握粘度法測定聚合物分子量的基本原理。
3．測定聚環氧乙烷水溶液的特性粘數，并計算其平均分子量。
二、實驗原理：
線性高分子溶液的基本特性之一是粘度比較大，并且其粘度值與平均分子量有關，因此可利用這一特性測定其分子量。
粘度除與分子量有密切關系外，對溶液粘度也有很大的依賴性，故實驗中首先要消除濃度對粘度的影響，常以如下兩個經驗公式表達粘度對濃度的依賴關系。
（1）
（2）
式中 叫做增比粘度，叫做相對粘度，若以 表示溶劑的粘度，表示溶液的粘度，則
（3）
（4）
式（1）和（2）中的c為溶液濃度，和均為常數，顯然
[]即是聚合物溶液的特性粘數，和濃度無關，由此可知，若以和分別對c作圖外推到的截距應重合于一點，其值等于[]。這也可用來檢查實驗的可靠性。
| ? |
? |
? |
? |
| ? |
? |
? |
| ? |
? |
? |
| ? |
? |
? |
對和對關系圖
當聚合物的化學組成、溶劑、溫度去定后，[]值只和聚合物的分子量有關，常用下式表達這一關系：
（5）
式中K和a為常數，其值和聚合物、溶劑、溫度有關，和分子量的范圍也有一定的關系。
測定液體粘度的方法，主要可分為三類：（1）液體在毛細管里的流出；（2）圓球在液體里的落下速度；（3）液態在同軸圓柱體間對轉動的影響。在測定聚合物的[]時，以毛細管粘度計最為方便。液態在毛細管粘度計內因重力作用的流動，可用下式表示：
（6）
上式右邊的第一項是指重力消耗于克服液體的粘性流動，而第二項是指重力的一部分轉化為流出液體的動能，此即毛細管測定液體粘度技術中的“動能改正項”。
式中：h為等效平均液柱高；g為重力加速度；R為毛細管半徑；l為毛細管長度； V為流出體積；t為流出時間；m為和毛細管兩端液體流動有關的常數（近似等于1）；為液體的密度
令儀器常數 ，
則式（6）可簡化為： (7)
式（7）代入式（3）得： (8)
實驗數據表明，下述情況必須考慮動能改正：毛細管半徑太粗，溶劑流出時間小于100秒；溶劑的比密粘度（）太小，例如丙酮。
由于動能改正對實驗操作和數據處理都帶來麻煩，所以只要儀器設計得當和溶劑選擇合適，往往可忽略動能改正之影響，式（8）簡化為：
(9)
又因?yàn)榫酆衔锶芤赫扯鹊臏y定，通常是在極稀的濃度下進行（c<0 .01克/毫升），所以溶液和溶劑的密度近似相等，。由此式（3）、（4）可改寫為：
(10)
(11)
式中t、分別為溶液和純?nèi)軇┑牧鞒鰰r(shí)間。
把聚合物溶液加以稀釋，測不同濃度的溶液的流出時間，通過式（1）、（2）、（10）、（11），經濃度外推求得[]值，再利用式（5）計算粘均分子量，此即謂“外推法”（或稀釋法）。
“外推法”至少要測定三個以上不同濃度下的溶液粘度，顯得麻煩與費時，何況在某些情況下是不允許的，譬如：急需快速知道結果；樣品很少，不便稀釋；操作中發生意外，僅得一個濃度的數據等等。這時就要采用“一點法”，即只需測定一個濃度下溶液的粘度，就可以得可靠的特性粘數[]?！耙稽c(diǎn)法”中，首先要借助“外推法”得到式（1）、（2）中的和值，然后在相同實驗條件下測一個濃度下溶液的粘度，選擇下列公式計算[]值：
若=0.3-0.4, =0.5，（一般指線性柔性高分子-良溶劑體系），則
(12)
若上述條件不符，則先求出=/ 再代入下式：
(13)
三、實驗儀器與材料
烏氏粘度計
聚環氧乙烷 正丁醇（A R） 丙酮（A R）
四、實驗步驟
1.玻璃儀器的洗滌：粘度計先用經砂芯漏斗濾過的水洗滌，把粘度計毛細管上端小球中存在的沙粒等雜質沖掉。抽氣下，將粘度計吹干再用新鮮溫?zé)岬南礈煲簽V入粘度計，滿后用小燒杯蓋好，防止塵粒落入。浸泡約兩個小時后倒出，用自來水（濾過）洗凈，經蒸餾水（濾過）沖洗幾次，倒掛干燥后待用。其他如容量瓶等也需經無塵洗凈干燥。
一般放過聚合物溶液的儀器，應先以溶劑泡洗，洗去聚合物和吹干溶劑等有機物質后，才可用洗液去浸；否則有機物把洗液中的還原，洗液將失效。在用洗液以前，儀器中的水份也必須吹干，不然，水把洗液稀釋，去污效果也將大大降低。
2.測定溶劑流出時間：
將恒溫槽調節至25（或30）0.1。在粘度計B、C管上小心地接上醫用橡皮管，用鐵夾夾好粘度計，放入恒溫水槽，使毛細管垂直于水面，使水面浸沒a線上方的球。用移液管從A管注入10毫升溶劑，恒溫十分鐘后，用夾子（或用手）夾住C管橡皮管使不通氣，而將接在B管的橡皮管用注射器抽氣，使溶劑吸至a線上方的球一半時停止抽氣。先把注射器拔下，然后放開C管的夾子，空氣進入D球，使毛細管內溶劑和A管下端的球分開。這時水平地注視液面的下降，用停表記下液面流經a和b線的時間。此即為。重復三次以上，誤差不超過0.2秒。取其平均值作為。然后將溶劑倒出，粘度計烘干。
3.儀器常數A、B的訂定。訂定的方法通常有三種：
( i ) 用兩種標準液體在同一溫度下分別測其流出時間；
( ii )用一種標準液體在不同溫度下測其流出時間；
本實驗選用第法，標準液體選用正丁醇和丙酮，其密度、粘度值如下：
| ? |
ρ（克/毫升） 25℃ 30℃ |
η（厘泊） 25℃ 30℃ |
丙酮 正丁醇 |
0.7851 0.7793 0.8057 0.8021 |
0.3075 0.2954 2.6390 2.271 |
通過式（7）可得A、B值。
3.溶液的配制：稱取聚環氧乙烷0.25至0.35克（準確至0.1毫克），用10-15ml水溶解，移入25毫升容量瓶中，用水洗滌燒杯3-4次，洗液移至容量瓶中，稍稍搖動，置恒溫水槽中恒溫，用水稀釋到刻度，再經砂芯漏斗慮入另一只25毫升無塵干凈的容量瓶中，它和無塵的純水（100毫升容量瓶）同時放入恒溫水槽，待用。
配制溶液也可用下法：把樣品稱于25毫升容量瓶中，加10毫升溶劑，溶解搖勻，用2號砂芯漏斗慮入另一個同樣的容量瓶中，用少量溶劑把第一只容量瓶和漏斗中的聚合物洗至第二只容量瓶中，洗三次，務必洗凈，但總體積切勿超過25毫升，然后后一只容量瓶置恒溫水槽中，稀釋至刻度。
4.溶液流出時間的測定
用移液管吸取10毫升溶液注入粘度計，粘度測定如前。測得溶液流出時間。然后再移入5毫升溶劑，這時粘度計內溶液濃度是原來的，將它混合均勻，并把溶液吸至a線上方的球一半，洗二次，再用同法測定。同樣操作再加入5、10、10毫升溶劑，分別測得、、填入下表：
試樣 ： 溶劑： 濃度： 粘度計號碼： 恒溫：
| ? |
流出時間（秒） |
ηr |
lnηr |
lnηr/c |
ηsp |
ηsp/c |
? |
一 |
二 |
三 |
平均 |
未校 |
校正 |
未校 |
校正 |
未校 |
校正 |
未校 |
校正 |
未校 |
校正 |
? |
t0 t1(c=c0) t2(c=c0) t3(c=c0) t4(c=c0) t5(c=c0) |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| ? |
| ? |
| ? |
| ? |
| ? |
* “未?！敝赣墒剑?）計算；“校”指由式（8）計算。
五、實驗記錄與數據處理：
1.“外推法”：
為作圖方便，設溶液初始濃度為，其真實濃度 ，依次加入5、5、10、10毫升溶劑稀釋后相對濃度各為、計算填入表內。作 對圖時，可以坐標紙12格為相對濃度橫坐標，則其它各點就相應與8、6、4、3格處。外推得到截距A，那么：特性粘數=截距A/初始濃度
式中，如果已知K= ；= ；那么=
、、值的圖解
2.“一點法”：由圖可知:
(14)
(15)
代入，則式（１４）、（15）寫成：
(16)
(17)
將式（16）、（17）分別和式（1）、（2）比較，并且已知，則得：
，
根據和值情況，選用公式（12）或（13）計算的值，并和“外推法”比較。
六、思考題
1.高分子分子量的特點？如何控制高分子的分子量？
2.高分子分子量的測定方法？
實驗六、聚甲基丙烯酸甲酯溫度—形變曲線的測定
一、目的要求
1.通過聚甲基丙烯酸甲酯溫度—形變曲線的測定，了解所合成聚合物在受力情況下的形變特征。
2.掌握溫度—形變曲線的測定方法及玻璃化轉變溫度Tg的求取。
二、實驗原理
當線形非晶態聚合物在等速升溫條件下，受到恒定外力作用時，在不同的溫度范圍內表現出不同的力學行為，這是高分子鏈在運動單元上的宏觀體現，處于不同行為的聚合物，因?yàn)樘峁┑男巫儐卧煌?，其形變行為也不同。?duì)于同一種聚合物材料，由于相對分子量不同，它們的溫度-形變曲線也是不同的。隨著聚合物相對分子質量的增加，曲線向高溫方向移動。溫度形變曲線的測定同樣也受到各種操作因索的影響，主要是升溫速率、載荷大小、及樣品尺寸。一般來說，升溫速率增大，Tg向高溫方向移動。這是因?yàn)榱W(xué)狀態的轉變不是熱力學的相變過程，而且升溫速率的變化是運動松弛所決定的。而增加載荷有利于運動過程的進行，因此Tg就會降低。溫度—形變曲線的形態及各區域的大小，與聚合物的結構及實驗條件有密切關系，測定聚合物溫度—形變曲線對估計聚合物使用溫度的范圍，制定成型工藝條件，估計相對分子質量的大小，配合高分子材料結構研究有很重要的意義。
三、實驗儀器與材料
德國XWK-500B型熱機分析儀
四、實驗步驟
1．制樣 本實驗樣品為直徑4.5mm，厚6mm的圓柱形樣品，所制得的樣品以保證上下兩個平面完全平行。
2．壓縮、針入度試驗：首先將壓縮試驗室放入吊筒內，把升降架探出的測溫探頭對正插入試驗室內，把吊筒縮緊在升降試架上，保證吊筒對正高溫爐體內中心孔。搖動升降手輪，使吊筒進入爐體內，鎖緊升降試架。把測量桿壓頭穿入升降試架上方孔內，同時把傳感器托片對正傳感器壓頭，緊固在測量桿壓頭上。調整螺旋測微儀，恒溫后放上所需砝碼進行試驗。一個試驗作完后，松開升降試架手柄，搖動升降手輪，使吊筒提出爐外，再更換另一個試樣，進行下一個試驗。
3. 打開計算機，在計算機控制桌面上用鼠標左鍵雙擊XWJ-500B圖標，進入本實驗系統，此時計算機屏幕上會出現“歡迎您使用XWJ-500B熱機分析儀’’滾動顯示。
4.輸入密碼：進入到用戶管理界面后，用戶既可對本試驗操作。（1）在試驗的種類“試驗方法’’窗口中選擇本次試驗的種類“壓縮”。（2）在“試驗尺寸”窗口中選擇本次試驗的試樣尺寸。（3）在“載荷選配表”窗口中選擇本次試驗的砝碼質量并加載到試驗架上。（4）速率的設定：根據試驗方法來選擇升、降溫速率。升溫速率：0.5—5℃/min，之間任意設定。降溫速率：-0.5—2℃／min之間任意設定。（5）根據試驗的經驗值設定升溫的上限溫度和下限溫度。（6） 變形量的選擇：根據試驗的理論值來設置變形量，其中膨脹變形的最大值為0.5mm。（7）試驗架位移傳感器的調零：當開始調零或膨脹試驗調零不在零點附近時，調整試驗架的位移傳感器，使之在零點附近。（8）當上述參數設置完成后，單擊“開始試驗”按鈕，稍后即開始試驗，開始后會出現兩個界面，即溫度一變形曲線和時間一溫度曲線。（9）打印報告：當試驗完成后，蜂鳴器報警，用戶必須在“試驗”菜單下選擇消音按鈕來解除報警。在“試驗’’菜單下選擇“打印”按鈕， 即彈出打印試驗報告報表，用戶根據報告提示輸入要求的內容，連結好打印機，選擇“確定’’按鈕，即可打印報告和試驗的變形曲線。
五、實驗記錄與數據處理
1.根據溫度—形變曲線，求出轉變溫度。
2.將所得的溫度—形變曲線轉換為模量-溫度曲線。
六、思考題
1.實驗中影響玻璃化溫度的主要因素是什么？
2.畫出高相對分子質量、低結晶聚合物的溫度-形變曲線。
實驗七、熱變形溫度及維卡軟化點的測定
一、實驗?zāi)康?/strong>
1．學會使用熱變形溫度－維卡軟化點測定儀。
2．了解塑料在受熱情況下變形溫度測定的物理意義。
3．掌握塑料的維卡軟化點的測試方法。測定PP、PS等試樣的維卡軟化點。
二、實驗原理
塑料試樣浸在一個等速升溫的液體傳熱介質中（甲基硅油），在簡支架式的靜彎曲負載作用下，試樣達到規定形變量值時的溫度，為該材料的熱變形溫度（HDT）。
聚合物的耐熱性能，通常是指它在溫度升高時保持其物理機械性質的能力。聚合物材料的耐熱溫度是指在一定負荷下，其到達某一規定形變值時的溫度。發生形變時的溫度通常稱為塑料的軟化點。因?yàn)槭褂貌煌瑴y試方法各有其規定選擇的參數，所以軟化點的物理意義不像玻璃化轉變溫度那樣明確。常用維卡耐熱和馬丁耐熱以及熱變形溫度測試方法測試塑料耐熱性能。不同方法的測試結果相互之間無定量關系，它們可用來對不同塑料做相對比較。
維卡軟化點是測定熱塑性塑料于特定液體傳熱介質中，在一定的負荷，一定的等速升溫條件下，試樣被1mm2針頭壓入1mm時的溫度。本方法僅適用于大多數熱塑性塑料。
實驗測得的熱變形溫度和維卡軟化點僅適用于控制質量和作為鑒定新品種熱性能的一個指標，不代表材料的使用溫度。
三、實驗儀器與材料
1.儀器
本實驗采用XRW-300ML熱變形溫度-維卡軟化點測定儀。熱變形溫度測試裝置原理如圖所示。加熱浴槽選擇對試樣無影響的傳熱介質－甲基硅油，室溫時粘度較低?？烧{(diào)等速升溫速度為（120±10）℃/h。兩個試樣支架的中心距離為100mm，在支架的中點能對試樣施加垂直負載，負載桿的壓頭與試樣接觸部分為半圓形，其半徑為（3±0.2）mm。實驗時必須選用一組大小適合的砝碼，使試樣受載后的最大彎曲正應力為18.5kg/cm2或4.6 kg/cm2。應加砝碼的質量由下式計算：
W=(2σbh2/3L）－R-T
式中σ：試樣最大彎曲正應力（18.5kg/cm2或4.6 kg/cm2）；
b：試樣寬度，若為標準試樣，則試樣寬度為10mm；
h：標準試樣高15mm，若不是標準試樣，則需測量試樣的真實寬度及高度；
L：兩支座中間的距離100mm；
R：負載桿及壓頭的質量；
T：變形測量裝置的附加力。
對于本實驗所用熱變形溫度-維卡軟化點測定儀，其負載桿等重及附加力（R+T）為0.088kg。測量形變的位移傳感器精度為±0.01mm。

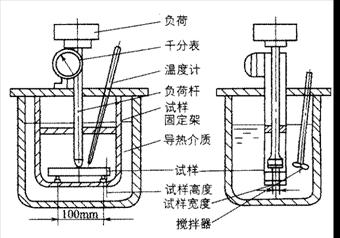

熱變形溫度實驗裝置示意
維卡軟化點溫度測試原理如下圖所示。負載桿壓針頭長3～5mm，橫截面積為（1.000＋0.015）mm2，壓針頭平端與負載桿成直角，不允許帶毛刺等缺陷。加熱浴槽選擇對試樣無影響的傳熱介質－甲基硅油，室溫時粘度較低?？烧{(diào)等速升溫速度為（50±5）℃/h，試樣承受的靜負載G=W+R+T(其中，W為砝碼質量；R為壓針及負載桿的質量；T為變形測量裝置附加力)，本實驗裝置R+T為0.088kg。負載有兩種選擇：GA＝1kg；GB＝5kg。測量形變的位移傳感器精度為±0.01mm。
維卡軟化點實驗裝置示意
2.試樣
熱變形溫度測定實驗中，試樣為截面是矩形的長條，試樣表面平整光滑，無氣泡，無鋸切痕跡或裂痕等缺陷。其尺寸規定如下。
（1）模塑試樣：長L=120mm，高h(yuǎn)＝15mm，寬b＝10mm。
（2）板材試樣：長L＝120mm，高h(yuǎn)＝15mm，寬b＝3～13mm（取板材原厚度）。
（3）特殊情況下，可以用長L＝120mm，高h(yuǎn)＝9.8～15mm，寬b＝3～13mm，中點彎曲變形量必須用下表規定值。每組試樣最少兩個。
試樣高度與相應變形量要求
試樣高度h/mm |
相應變形量/mm |
試樣高度h/mm |
相應變形量/mm |
9.8～9.9 |
0.33 |
12.4～12.7 |
0.26 |
10～10.3 |
0.32 |
12.8～13.2 |
0.25 |
10.4～10.6 |
0.31 |
13.3～13.7 |
0.24 |
10.7～11.0 |
0.30 |
13.8～14.1 |
0.23 |
11.0～11.4 |
0.29 |
14.2～14.6 |
0.22 |
11.5～11.9 |
0.28 |
14.7～15.0 |
0.21 |
12.0～12.3 |
0.27 |
? |
? |
維卡實驗中，試樣厚度為3～6.5mm，寬和長至少為10mm×10mm，或直徑大于10mm。試樣的兩面平行，表面平整光滑、無氣泡、無鋸齒痕跡、凹痕或裂痕等缺陷。每組試樣為兩個。
模塑試樣厚度為3～4mm。板材試樣厚度取板材厚度，但厚度超過6mm時，應在試樣一面加工成3～4mm。如厚度不足3mm時，則可由不超過3塊疊合成厚度大于3mm。
四、實驗步驟
1．安裝壓針或壓頭。
2．接通電源，按下電源按鈕，電源指示燈亮。
3．進行主試樣的安放，并進行載荷計算和加載。
4．設定升溫速率和溫度上限。
5．千分表調零后，打開攪拌電機使介質均勻加熱，然后啟動試驗。
6．需要重新啟動或重新設置參數時，按“復位”鍵。
7．在實驗過程中，當試樣到達指定變形量后，記錄數據。
8．試驗結束后立即把試樣取出，以免試樣融化或掉在介質箱中。
9．按“讀”鍵，查詢試驗數據，并計算其平均值。
實驗八、氧指數測定
一、實驗?zāi)康?/strong>
1.了解高分子材料氧指數測定的基本原理與方法，以及影響因素；
2.測定幾種常見高分子材PMMA、PS、PVC等塑料的氧指數
二、實驗原理
氧指數Oxygen Index，是通入23℃±2℃的氮氧混合氣體時，剛好維持材料燃燒所需要的氧濃度。物質燃燒時,需要消耗大量的氧氣,不同的可燃物,燃燒時需要消耗的氧氣量不同,通過對物質燃燒過程中消耗最低氧氣量的測定,計算出物質的氧指數值,可以評價物質的燃燒性能。所謂氧指數（Oxygen index），是指在規定的試驗條件下，試樣在氧氮混合氣流中，維持平穩燃燒（即進行有焰燃燒）所需的最低氧氣濃度，以氧所占的體積百分?jǐn)?shù)的數值表示（即在該物質引燃后，能保持燃燒50mm長或燃燒時間3min時所需要的氧、氮混合氣體中最低氧的體積百分比濃度）。作為判斷材料在空氣中與火焰接觸時燃燒的難易程度非常有效。一般認為，OI<27 的屬易燃材料,27≤oi<32的屬可燃材料,oi≥32的屬難燃材料。hc-2型氧指數測定儀，就是用來測定物質燃燒過程中所需氧的體積百分比。該儀器適用于塑料、橡膠、纖維、泡沫塑料及各種固體的燃燒性能的測試，準確性、重復性好，因此普遍被世界各國所采用。<>
三、實驗儀器與材料
HC-2型氧指數測定儀由燃燒筒、試樣夾、流量控制系統及點火器組成（見下圖）。
燃燒筒為一耐熱玻璃管，高450mm，內徑75～80mm，筒的下端插在基座上，基座內填充直徑為3～5mm的玻璃珠，填充高度100mm，玻璃珠上放置一金屬網，用于遮擋燃燒滴落物。試樣夾為金屬彈簧片，對于薄膜材料，應使用140 mm×38mm的U型試樣夾。流量控制系統由壓力表、穩壓閥、調節閥、轉子流量計及管路組成。流量計最小刻度為0.1l/min。點火器是一內徑為1～3mm的噴嘴，火焰長度可調，試驗時火焰長度為10mm。

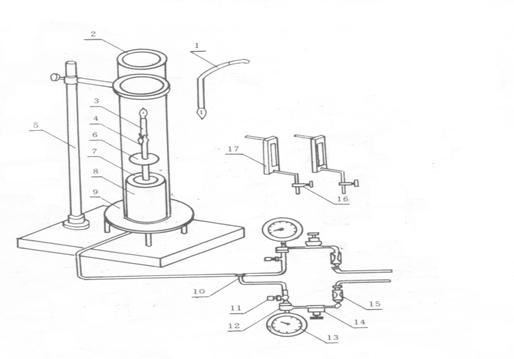

1—點火器；2—玻璃燃燒筒；3—燃燒著的試樣；4—試樣夾；5—燃燒筒支架；6—金屬網；7—測溫裝置；8—裝有玻璃珠的支座；9—基座架；10—?dú)怏w預混合結點；11—截止閥；12—接頭；13—壓力表；14—精密壓力控制器；15—過濾器；16—針閥；17—?dú)怏w流量計。
四、實驗步驟
1.檢查氣路，確定各部分連接無誤，無漏氣現象。
2.確定實驗開始時的氧濃度：根據經驗或試樣在空氣中點燃的情況，估計開始實驗時的氧濃度。如試樣在空氣中迅速燃燒，則開始實驗時的氧濃度為18%左右；如在空氣中緩慢燃燒或時斷時續，則為21%左右；在空氣中離開點火源即馬上熄滅，則至少為25%。根據經驗，確定該地板革氧指數測定實驗初始氧濃度為26%。氧濃度確定后，在混合氣體的總流量為10l/min的條件下，便可確定氧氣、氮?dú)獾牧髁俊＠?，若氧濃度?6%，則氧氣、氮?dú)獾牧髁糠謩e為2.5l/min和7.5l/min。
3.安裝試樣：將試樣夾在夾具上，垂直地安裝在燃燒筒的中心位置上（注意要?jiǎng)?0mm標線），保證試樣頂端低于燃燒筒頂端至少100mm，罩上燃燒筒（注意燃燒筒要輕拿輕放）。
4.通氣并調節流量：開啟氧、氮?dú)怃撈块y門，調節減壓閥壓力為0.2～0.3MPa，然后開啟氮?dú)夂脱鯕夤艿篱y門(在儀器后面標注有紅線的管路為氧氣，另一路則為氮?dú)?應注意：先開氮?dú)?，后開氧氣，且閥門不宜開得過大),然后調節穩壓閥，儀器壓力表指示壓力為0.1±0.01MPa，并保持該壓力（禁止使用過高氣壓）。調節流量調節閥，通過轉子流量計讀取數據（應讀取浮子上沿所對應的刻度），得到穩定流速的氧、氮?dú)饬鳌z查儀器壓力表指針是否在0.1Mpa，否則應調節到規定壓力，O2+N2壓力表不大于0.03Mpa或不顯示壓力為正常，若不正常，應檢查燃燒柱內是否有結炭、氣路堵塞現象；若有此現象應及時排除使其恢復到符合要求為止。應注意：在調節氧氣、氮?dú)鉂舛群螅仨氂谜{(diào)節好流量的氧氮混合氣流沖洗燃燒筒至少30s（排出燃燒筒內的空氣）。
5.點燃試樣：用點火器從試樣的頂部中間點燃（點火器火焰長度為1-2cm），勿使火焰碰到試樣的棱邊和側表面。在確認試樣頂端全部著火后，立即移去點火器，開始計時或觀察試樣燒掉的長度。點燃試樣時，火焰作用的時間最長為30s，若在30s內不能點燃，則應增大氧濃度，繼續點燃，直至30s內點燃為止。
6．確定臨界氧濃度的大致范圍：點燃試樣后，立即開始記時，觀察試樣的燃燒長度及燃燒行為。若燃燒終止，但在1s內又自發再燃，則繼續觀察和記時。如果試樣的燃燒時間超過3min，或燃燒長度超過50mm（滿足其中之一），說明氧的濃度太高，必須降低，此時記錄實驗現象記“×”，如試樣燃燒在3min和50mm之前熄滅，說明氧的濃度太低，需提高氧濃度，此時記錄實驗現象記“Ο”。如此在氧的體積百分濃度的整數位上尋找這樣相鄰的四個點，要求這四個點處的燃燒現象為“ΟΟ××”。例如若氧濃度為26%時，燒過50mm的刻度線，則氧過量，記為“×”，下一步調低氧濃度，在25%做第二次，判斷是否為氧過量，直到找到相鄰的四個點為氧不足、氧不足、氧過量、氧過量，此范圍即為所確定的臨界氧濃度的大致范圍。
7.在上述測試范圍內，縮小步長，從低到高，氧濃度每升高0.4%重復一次以上測試，觀察現象，并記錄。
8.根據上述測試結果確定氧指數OI。
五、實驗記錄與數據處理
1.實驗數據記錄
實驗次數 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
氧濃度，% |
? |
? |
? |
? |
? |
? |
? |
? |
氮濃度，% |
? |
? |
? |
? |
? |
? |
? |
? |
燃燒時間 |
? |
? |
? |
? |
? |
? |
? |
? |
燃燒長度 |
? |
? |
? |
? |
? |
? |
? |
? |
燃燒結果 |
? |
? |
? |
? |
? |
? |
? |
? |
說明：第二、三行記錄的分別是氧氣和氮?dú)獾捏w積百分比濃度（需將流量計讀出的流量計算為體積百分比濃度后再填入）。第四、五行記錄的燃燒長度和時間分別為：若氧過量（即燒過50mm的標線），則記錄燒到50mm所用的時間；若氧不足，則記錄實際熄滅的時間和實際燒掉的長度。第六行的結果即判斷氧是否過量，氧過量記“×”，氧不足記“Ο”。
2.數據處理
根據上述實驗數據計算試樣的氧指數值OI，即取氧不足的最大氧濃度值和氧過量的最小氧濃度值兩組數據計算平均值。
實驗注意事項
1.試樣制作要精細、準確，表面平整、光滑。
2.氧、氮?dú)饬髁空{(diào)節要得當，壓力表指示處于正常位置，禁止使用過高氣壓，以防損壞設備。
3.流量計、玻璃筒為易碎品，實驗中謹防打碎。
六、思考題
1.什么叫氧指數值？如何用氧指數值評價材料的燃燒性能？
2.HC-2型氧指數測定儀適用于哪些材料性能的測定？如何提高實驗數據的測試精度？
