《無機材料專業實驗》課程
|
|
|
課程編號：432307
|
|
|
實驗指導書
|
|
|
|
|
|
|
|
| 主撰人：
| 胡繼林
|
| 審核人：
| 吳超富
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
化學與材料科學系
|
材料化學教研室
|
二○一二年六月
|
|
|
目 錄
|
| 前 言
| 1
|
實驗1
| 篩析法測定粉體的粒度分布
| 2
|
實驗2
| 普通陶瓷樣品的制作
|
|
實驗3
| 材料體積密度、吸水率及氣孔率的測定
|
|
實驗4
| 真空熱壓爐的使用
|
|
實驗5
| 碳熱還原法制備碳化鈦超細粉末的研究
|
|
實驗6
| 氧化鋁超微粉體的液相法合成
|
|
實驗7
| 氧化鋁陶瓷的制備及其性能測定
|
|
前 言
實驗總體目標:
| 對無機材料制備技術進行綜合訓練。
|
適用專業年級:
| 材料化學專業三年級第六學期
|
實驗課時分配:
| 70學時
|
序號
| 實驗項目
| 要求
| 類型
| 每組人數
| 實驗
學時
|
1
| 篩析法測定粉體的粒度分布
| 必做
| 驗證
| 5-7
| 5
|
2
| 普通陶瓷樣品的制作
| 必做
| 綜合
| 5-7
| 10
|
3
| 材料體積密度、吸水率及氣孔率的測定
| 必做
| 驗證
| 5-7
| 5
|
4
| 真空熱壓爐的使用
| 必做
| 驗證
| 5-7
| 5
|
5
| 碳熱還原法制備碳化鈦超細粉末的研究
| 必做
| 研究探索
| 5-7
| 15
|
6
| 氧化鋁超微粉體的液相法合成
| 必做
| 綜合
| 5-7
| 10
|
7
| 氧化鋁陶瓷的制備及其性能測定
| 必做
| 研究探索
| 5-7
| 20
|
實驗環境
要求每次提供的相關實驗儀器使用正常，室內采光通風良好，供水、供電正常，消防設備齊全，疏散通道正常。
實驗總體要求
通過本實驗課程的教學，學生能基本上達到比較熟練獨立完成實驗內容，通過老師的指導可完成研究性實驗內容，能將相關內容應用到課程設計、畢業論文等實踐性環節中。
本課程的重點、難點及教學方法建議
1、重點：篩析法測定粉體的粒度分布；碳熱還原法制備碳化鈦超細粉末的研究；氧化鋁粉體的合成與陶瓷的制備及其性能測定。
2、難點：各種材料制備的原理及其參數的控制。
3、教學方法建議：指導教師要注重內容的講解、實驗原理，同時重視部分實驗的演示與指導，指導學生重視實驗結果的分析與討論，重視實驗結果的影響因素的分析。
實驗1 篩析法測定粉體的粒度分布
一、實驗?zāi)康?/B>
篩析法是最簡單的也是用得最早和應用最廣泛的粒度測定方法，利用篩分方法不僅可以測定粒度分布，而且通過繪制累積粒度特性曲線，還可得到累積產率50％時的平均粒度。本實驗用篩析法測粉體粒度分布，本實驗的目的：.
1、了解篩析法測粉體粒度分布的原理和方法。
2、根據篩分析數據繪制粒度累積分布曲線和頻率分布曲線。
二、實驗原理
1、測試方法概述
篩析法是讓粉體試樣通過一系列不同篩孔的標準篩，將其分離成若干個粒級，分別稱重，求得以質量百分?jǐn)?shù)表示的粒度分布。篩析法適用約100mm至20μm之間的粒度分布測量。篩孔的大小習慣上用“目”表示，其含義是每英寸（25.4mm）長度上篩孔的數目，也有用1cm長度上的孔數或1cm2篩面上的孔數表示的，還有的直接用篩孔的尺寸來表示。篩分法常使用標準套篩，
篩析法有干法與濕法兩種，測定粒度分布時，一般用干法篩分，若試樣含水較多，顆粒凝聚性較強時則應當用濕法篩分（精度比干法篩分高），特別是顆粒較細的物料，若允許與水混合時，最好使用濕法。因?yàn)闈穹杀苊夂芗?xì)的顆粒附著在篩孔上面堵塞篩孔。另外，濕法可不受物料溫度和大氣濕度的影響，濕法還可以改善操作條件。所以，濕法與干法均己被列為國家標準方法并列作用，作為測定水泥及生料的細度。
篩析結果往往采用頻率分布和累積分布來表示顆粒的粒度分布。頻率分布表示各個粒徑相對應的顆粒百分含量（微分型）；累積分布表示小于（或大于）某粒徑的顆粒占全部顆粒的百分含量與該粒徑的關系（積分型）。用表格或圖形來直觀表示顆粒粒徑的頻率分布和累積分布。
篩析法使用的設備簡單，操作方便，但篩分結果受顆粒形狀的影響較大，粒度分布的粒級較粗，測試下限超過38μm時，篩分時間長，也容易堵塞。
2、設備儀器工作原理
干篩法：置于篩中一定重量的粉料試樣，借助于機械振動或手工拍打使細粉通過篩網，直至篩分完全后，根據篩余物重量和試樣重量求出粉料試料的篩余量。
濕篩法：置于篩中一定重量的粉料試樣，經適宜的分散水流（可帶有一定的水壓）沖洗一定時間后，篩分完全。根據篩余物重量和試樣重量求出粉料試樣的篩余量。
三、實驗儀器與材料
1、實驗儀器：標準篩、振篩機、托盤天平或電子天平、搪瓷盤、臉盆、烘箱等。
2、實驗材料：氧化鋁粉體或者其他粉體材料。
四、實驗步驟
（一）干篩法
1、試樣制備：用圓錐四分法縮分取樣，準確稱取100克。
2、套篩按孔徑由大至小順字疊好，并裝上篩底，安裝在振篩機上，將稱好的試樣倒入最上層篩子，加上篩蓋。
3、開動振篩機，震動20分鐘，然后依次將每層篩子取下，用手篩分，若l分鐘所得篩下物料量小于篩上物料的1％，則認為已達篩分終點，否則要繼續手篩至終點。
附：如沒有振篩機，可用手均勻搖振篩子，每分鐘拍打120次，每打25次將篩子轉1/8圈，使試樣分散在篩布上，拍打約10min，直至篩分終點（終點時拍打1min后篩下物小于篩上物料的1%）。
4、小心取出試樣，分別稱量各篩上和底盤中的試樣質量，并記錄于表中。
5、檢查各層篩面質量總和與原試樣質量之誤差，誤差不應超過2%，此時可把所損失的質量加在最細粒級中，若誤差超過2%時實驗重新進行。
（二）濕篩法
1、設備儀器準備：選定200目數篩子。
2、試樣制備：用圓錐四分法縮分取樣，準確稱取5克。將試樣放入燒杯中，加水?dāng)嚢璩赡酀{（如果難分散粉料，還需加入適量的分散劑）。
3、將上述泥漿倒入200目的篩上，然后在盛有清水的臉盆中淘洗或用水沖洗，直至水清為止，層篩上的殘留物用洗瓶分別洗到玻璃皿中，放在烘箱內烘干至恒重，稱量（準確至0.1克）測定篩余量。
五、數據記錄
根據實驗結果以列表的形式記錄有關實驗數據。
六、測試結果處理
1、實驗誤差=（試樣質量-篩析總質量）/試樣質量×100%
2、根據實驗結果記錄，在坐標紙上繪制篩上累積分布曲線R，篩下累積分布曲線D，頻率分布曲線（粒度△d盡量減小，通?？扇 鱠＝0.5mm）
七、思考題
1、用干篩法測定顆粒粒度分布的影響因素有哪些？
2、干篩法和濕篩法各有什么特點？
3、由粒度分布曲線如何判斷試樣的分布情況？
實驗2 普通陶瓷樣品的制作
一、 實驗?zāi)康?/B>
1、 熟悉采用注漿成型法制作陶瓷樣品的工藝；
2、 掌握注漿成型的方法和原理，熟悉常用的幾種干燥方法和原理，熟悉實驗室常用的高溫試驗儀器、設備的使用方法。
3、 掌握陶瓷燒結反應的原理，并學會初步判斷陶瓷的常見燒成缺陷。
二、 實驗原理
陶瓷制品的成型方法可以按坯料含水量、成型壓力的施加方式等多種途徑進行分類。目前根據坯料含水量進行分類最為常見，其主要分類為：①注漿成型法，坯料含水量30~40%。②可塑成型法，坯料含水量18~26%。③干壓成型法，坯料含水量6~8%。④等靜壓成型法，坯料含水量1.5~3%。
注漿成型是基于石膏模(或多孔模)能吸收水分的特性，可分為三個階段：①從泥漿注入石膏模吸入開始到形成薄泥層；②泥層逐漸增厚，直到形成注件；③從雛坯形成后到脫模為收縮脫模階段。
使含水物料（如濕坯、原料、泥漿等）中的液體水汽化而排除的過程，稱為干燥。對于陶瓷坯體而言，干燥的主要目的在于：1）提高生坯強度，便于后續工藝的進行；2）提高釉漿的吸附能力；3）使坯體具有較小的入窯水分，提高燒成速度，減少能耗，從而可以提高產品的質量?？刹捎玫母稍锓椒ㄓ凶匀豢諝飧稍锓ê腿斯じ稍锓?。自然干燥法：將濕坯置于露天或室內的場地上，借助風吹和日曬的自然條件使物料得以干燥的辦法。成本低，但干燥速度慢，產量低，勞動強度大，受氣候影響大，難以適應大規模的工業生產。人工干燥法：也稱機械干燥，將濕物料放在專門的設備中進行加熱，使物料的水分蒸發而得以干燥。特征：干燥速度快，產量大，不受氣候條件的限制，便于實現自動化，適合于工業生產。
陶瓷材料在燒成過程中，隨著溫度的升高，將發生一系列的物理化學變化。例如，原料的脫水和分解，原料之間新化合物的生成，易熔物的熔融，液相的形成，舊晶相的消失，新晶相的生成等等。隨著溫度的逐步升高，新生成的化合物量不斷變化，液相的組成、數量及粘度也不斷變化，坯體的氣孔率逐漸降低，坯體逐漸致密，直至密度達到最大值，此種狀態稱為“燒結”。坯體在燒結時的溫度稱為“燒結溫度”。
陶瓷材料的燒結過程將成型后的可密實化的粉末，轉化為一種通過晶界相互聯系的致密晶體結構。陶瓷生坯經過燒結后，其燒結物往往就是最終產品。陶瓷材料的質量與其原料、配方以及成型工藝、陶瓷制品的性能、燒結過程等有很大關系。
三、 實驗儀器與原料
1、 實驗儀器：球磨機、石膏模、修坯刀、干燥箱、高溫電阻爐（最高溫度為1400℃）。
2、 實驗材料：注漿用泥漿、上釉用釉漿。
四、 實驗步驟
1、使用制備好的泥漿料，倒入石膏模中采用注漿成型制出實驗樣品；
2、將成型后的樣品放在干燥箱中進行干燥；
3、將干燥后的陶瓷樣品進行施釉（事先配制好釉漿備用）；
4、將干燥后的樣品放在箱式電爐中燒成至所要求的溫度并保溫一段時間，關掉電源；
5、將爐溫降至室溫后，取出實驗樣品，同時對燒結后的樣品進行外觀缺陷分析。
五、思考題
1、陶瓷樣品的成型主要有哪些方法？各有何特點？
2、陶瓷樣品燒成前為什么要進行干燥？常見的干燥方法有哪些？
3、普通陶瓷在燒成過程中會發生哪些物理化學變化？
4、普通陶瓷常見的外觀缺陷有哪些？
六、注意事項
1、陶瓷樣品干燥時，取放樣品要注意防止?fàn)C傷。
2、高溫?zé)蓵r(shí)，移動或取放樣品時，要切斷電源，并注意防止高溫燙傷。
3、初次使用時，要在指導教師指導下進行。
實驗3 材料體積密度、吸水率及氣孔率的測定
一、實驗?zāi)康?/B>
1、掌握體積密度、吸水率、氣孔率等概念的物理意義、測定原理和測定方法；
2、了解體積密度、吸水率、氣孔率測試中誤差產生的原因及防止；
3、學會用作圖法求解燒結溫度和燒結溫度范圍。
二、實驗原理
材料吸水率、氣孔率的測定都是基于密度的測定，而密度的測定則基于阿基米德原理。由阿基米德定律可知，浸在液體中的任何物體都要受到浮力(即液體的靜壓力)的作用，浮力的大小等于該物體排開液體的重量。重量是一種重力的值，但在使用根據杠桿原理設計制造的天平進行衡量時，對物體重量的測定已歸結為對其質量的測定。
在工程測量中，往往忽略空氣浮力的影響，在此前提下可推導出用稱量法測定物體密度時的原理公式：
D = m1DL/(m1-m2) (3-1)
式中：D—測定物體密度，g·cm-3；m1—物體在空氣中的質量，g；m2—物體在液體中的質量，g；DL—液體密度，g·cm-3。這樣，只要測出有關量并代入上式，就可計算出待測物體在溫度t℃時的密度。
材料的密度，可以分為真密度、體積密度等。體積密度指不含游離水材料的質量與材料的總體積(包括材料的實體積和全部孔隙所占的體積)之比。當材料的體積是實體積(材料內無氣孔)時，則稱真密度。
氣孔率指材料中氣孔體積與材料總體積之比。材料中的氣孔有封閉氣孔和開口氣孔(與大氣相通的氣孔)兩種，因此氣孔率有封閉氣孔率、開口氣孔率和真氣孔率之分。封閉氣孔率指材料中的所有封閉氣孔體積與材料總體積之比。開口氣孔率(也稱顯氣孔率)指材料中的所有開口氣孔體積與材料總體積之比。真氣孔率(也稱總氣孔率)則指材料中的封閉氣孔體積和開口氣孔體積與材料總體積之比。
吸水率指材料試樣放在蒸餾水中，在規定的溫度和時間內吸水質量和試樣原質量之比。在科研和生產實際中往往采用吸水率來反映材料的顯氣孔率。
無機非金屬材料難免含有各種類型的氣孔。對于如水泥制品、陶瓷制品等塊體材料，其內部含有部分大小不同，形狀各異的氣孔。這些氣孔中的一部分浸漬時能被液體填充。
將材料試樣浸入可潤濕粉體的液體中，抽真空排除氣泡，計算材料試樣排除液體的體積。便可計算出材料的密度。當材料的閉氣孔全部被破壞時，所測密度既為材料的真密度。
為此，對密度、吸水率和氣孔率的測定所使用液體的要求是：密度要小于被測的物體、對物體或材料的潤濕性好、不與試樣發生反應、不使試樣溶解或溶脹。最常用的浸液有水、乙醇和煤油等。
陶瓷燒結溫度是指陶瓷密度達到最大時的溫度。因此，可以在坐標紙上以溫度為橫坐標，畫出體積密度、氣孔率和收縮率曲線，從曲線上確定燒結溫度和燒結溫度范圍。
三、實驗儀器與材料
1、實驗儀器：液體靜力天平，如圖3-1所示；抽真空裝置，如圖3-2所示；烘箱；超聲波清洗器；比重瓶、鑷子、小毛巾、研缽、溫度計等。
2、實驗材料：實驗室自制的陶瓷樣品或市場購買的瓷磚等樣品。
圖3-1液體靜力天平
1-天平；2-試樣；3-有溢流孔的金屬(玻璃)容器；
4-砝碼；5-接溢流出液體的容器

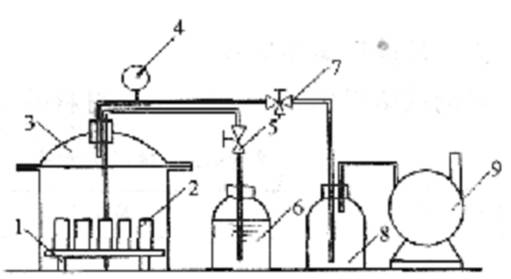

圖3-2材料密度和氣孔率測試的真空系統
1一載物架；2—塊狀試樣；3一真空干燥器；4一真空計；
5一旋塞閥；6一沖液瓶；7一三通旋塞閥；8一緩沖瓶；9一真空泵
四、實驗步驟
1、先將陶瓷樣品切取5塊，每塊試樣30-60g。再將陶瓷試樣用超聲波清洗器清洗表面，在110℃(或在可允許的更高溫度)下烘干至恒重(試樣干燥至最后兩次稱量之差小于前一次的0.1％即為恒重)，置于干燥器中冷卻至室溫。
2、稱取試樣質量M1。
3、將試樣置于燒杯或其他清潔容器內，并放于真空干燥器內抽真空至<20Torr (1torr="0.133kPa)，保壓5min，然后在5min內緩慢注入浸液(本實驗用蒸餾水)，直至浸沒試樣，再保持<20Torr" 5min。將試樣連同容器取出后，在空氣中靜置30min。
4、測定飽和試樣的表觀質量M2：表觀質量為飽和浸液的試樣在浸液中稱得的質量。將飽和試樣吊在天平的吊鉤上，并浸入有溢流管容器的浸液(本實驗用蒸餾水)中，稱取飽和試樣的表觀質量M2。
5、測定飽和試樣的質量M3：將飽和了浸液的毛巾，小心地拭去飽和試樣表面流掛的液珠(注意不可將大孔中的浸液吸出)，立即稱取飽和試樣的質量M3。
6、測定漬用液體的密度DL：浸漬液體在測試溫度下的體積密度，可以采用定體積液體稱重法、液體比重天平稱重法或液體比重計測量法測定。精確至0.001g·cm-3。本實驗用蒸餾水為浸漬液體時，其密度可從相關資料中查出。
7、測定試樣真密度Dt：將片狀樣品研磨成細粉末（手觸摸無顆粒感），用粉末法測定其密度即為樣品的真密度Dt。
8、由下列公式計算材料吸水率、氣孔率、體積密度：
吸水率Wa= (M3-M1)/M1×100% (3-2)
顯氣孔率Pa= (M3-M1)/( M3-M2)×100% (3-3)
體積密度Db= (M1×DL)/( M3-M2) (3-4)
真氣孔率Pt= (Dt-Db)/Dt×100% (3-5)
閉氣孔率Pc= Pt- Pa (3-6)
9、作圖求解結溫度和燒結溫度范圍：在坐標紙上以溫度為橫坐標，畫出體積密度、氣孔率和收縮率曲線，曲線上的拐點既為燒結溫度，從燒結溫度至試樣出現變形的溫度既為燒結溫度范圍。
五、思考題
1、測定材料真密度的意義是什么?
2、導致影響真密度測試準確性的因素是什么?
3、材料真氣孔率、開口氣孔率、閉口氣孔率、吸水率和體積密度的意義與相互關系是什么?
4、怎樣利用本實驗的方法評價材料的燒結質量?
實驗4 真空熱壓爐的使用
一、實驗?zāi)康?/B>
1、 掌握熱壓燒結的基本原理和特點以及熱壓燒結適用的范圍。
2、 了解真空熱壓爐的基本構造。
3、 掌握熱壓爐的基本操作要領。
4、 了解影響熱壓燒結的主要因素。
二、實驗原理
熱壓燒結是區別于常規燒結的特種燒結方法之一，它是在對陶瓷或金屬粉體加熱的同時施加壓力。裝在耐高溫的模具中的粉體顆粒在壓力和溫度的雙重作用下，逐步靠攏、滑移、變形并依靠各種傳質機制，完成致密化過程，形成外部輪廓與模腔形狀一致的致密燒結坯體。
與常規燒結相比，由于致密化過程的加速，進行得較為徹底，熱壓燒結獲得的坯體的氣孔率減小，相對密度要高。同時，因?yàn)闇囟容^低，時間較短，晶粒不易長大，獲得的燒結坯體的晶粒比常規燒結的細小，氣孔又少，因此相應的力學性能亦高。
熱壓燒結爐整體結構主要包括控制柜、變壓器、爐體、增壓泵、真空泵五個部分。其中：1）控制柜儀表上主要分：真空區、加熱區、油壓區。2）爐體部分三個窗口：觀察孔、熱電偶、紅外測溫儀。3）控制柜最下端真空度顯示儀表：①高真空度表，此表顯示最大真空度數量級10-3。②低真空度表，此表數量級顯示范圍為10-1-105。4）壓力儀表、真空度儀表與爐體連接處結構：①機械壓力表（絕對值，壓力在-0.1~+0.06MPa）。②真空度表（顯示含氧量）。③正壓控制表（控制放氣閥，如采用氬氣等氣氛時，一般可設置+20KPa左右，則爐膛內會一直保持該正壓狀態，如過大時，放氣閥門會自動彈開放氣，等到降低到該設定值后再自動關閉放氣閥門。）5）其他：發熱材料為高純石墨，最高燒成溫度2000℃，內部燒成空間Φ90×120mm，只能在高真空或非氧化氣氛下燒結。
三、實驗儀器
真空熱壓爐、高純Ar(純度99.99%)一瓶。
四、操作步驟（以通氬氣氣氛燒結為例）
1、 檢查：檢查水、電等情況是否正常狀態（通往油增壓泵的進水管開小到最大進水量的1/3左右，其他進水管均開至最大。），同時檢查控制柜的所有開關是否處于初始位置（開關位于手動位置或最小值）。
2、 合上各種開關：先合上熱壓爐控制柜內的2個開關，然后合上墻上3個電源控制開關，再合上真空計電源開關。
3、 裝樣品：放真空（注意：放完真空后，及時擰緊手動放氣閥）→開爐門→取出大小蓋子→放入裝樣品的坩堝→蓋上大小蓋子→關上爐門（爐蓋鎖頭先不擰緊）→檢查手動放氣閥是否處于擰緊狀態。
4、 抽真空、通氬氣：打開機械泵、上蝶閥→抽低真空1min左右，鎖緊爐體3個鎖頭→設定充氣壓力值（如22KPa~18KPa。具體操作：按下M鍵，St1為22.0，St2為18.0，再按下M鍵確定）→打開氬氣瓶閥門→打開控制柜上的充氣閥，同時關閉控制柜上的真空計開關、機械泵和上蝶閥→調節流量計大小合適（先調適當大些，當機械表上數值從負值到零值時，流量計調小至1~5之間）。
注意：如果是高真空燒結工藝，則第4步驟操作如下：依次打開機械泵、上蝶閥（抽低真空）、下蝶閥（抽高真空）→鎖緊爐體3個鎖頭→打開擴散泵，保持45~60min→打開主擋板閥，同時關閉上蝶閥。
5、 升溫程序設定及升溫操作
5.1相關知識
1) A/M鍵：自動/手動轉換鍵。通常做復位鍵，單擊該鍵程序回到首位。
2) ?鍵：移位鍵。
3) ▲鍵：增加鍵或程序運行鍵（2個功能）。
4) ▼鍵：減少鍵或暫停鍵（2個功能）。
5) SET + ▼鍵：程序關閉鍵。
5.2 SET程序設定(以低溫表為例)
1）OUtL-----顯示當前段的功率
2）At ------YES/NO：自整定
3）AL1-----1400：轉換報警溫度
4）P t n-1：組別
5）SEG—1---0：1代表組別，0代表段數（可從0-8）
6）t I M R—00.00：當前運行的剩余時間
7）SV-1：設定溫度
8）t m-1：設定時間
9）OUt –1：設定功率（所有段數均設為100.00）
5.3轉換報警溫度AL1設定值根據燒成溫度T而定。
1）若燒成溫度T<1400 ℃,則低溫表上報警溫度al1設定為1400；
2）若燒成溫度T=1400~1445℃,則低溫表上報警溫度AL1設定為1450；
3）若燒成溫度T=1450~1495℃,則低溫表上報警溫度AL1設定為1500；
4）若燒成溫度T=1500~1900℃,則低溫表上轉換報警溫度AL1設定為1400，而高溫控制表上AL1設定為1200，AL2設定為2000。
5.4舉例設計程序
例：用40min從室溫25℃升至300℃，然后保溫30min；再用40min升至800℃并在該溫度下保溫30min；再用35min升至1400℃并保溫10min；繼續用28min升至1800℃，保溫60min后關閉爐子，隨爐冷卻至室溫。
設定：所有OUT（功率值）=100
1）低溫表上設定：
|
| 1
| 2
| 3
| 4
| 5
| 6
| 7
|
SV
| 300
| 300
| 800
| 800
| 1400
| 1400
| 1460
|
TM
| 40
| 30
| 40
| 30
| 35
| 10
| 4
|
特別注意1：低溫表上的AL1必須設定為1450，當溫度高于1450℃后程序才會自動轉換到高溫表，繼續按高溫表的程序自動運行。
2）高溫表上設定：
|
| 1
| 2
| 3
| 4
|
SV
| 1500
| 1800
| 1800
| 0
|
TM
| 4
| 20
| 60
| 0
|
特別注意2：最后一段程序SV和TM均設定為（按上述程序設置，可能高溫表上SV4只能調至800后調不到0，也不影響整個程序按設定的運行?。?/I>0，此外高溫表上第5段以后的程序不用管，對已設定的程序運行沒有影響。
5.5根據上述所設定的程序輸入相應數值→按下復位鍵回到首位置→將控制柜上的相應開關打到自動位置→啟動低溫表上的運行鍵→程序即按設定的程序升溫，達到設定的保溫時間后自動關閉運行程序，隨后自動開始自然冷卻。
6、冷卻過程操作
6.1當溫度從1800℃高溫自然冷卻至1200℃時，系統會報警，此時低溫表上會顯示數值，且紅外儀燈滅而熱電偶指示燈亮。此時操作如下：低溫表上按下“SET +▼”鍵（結束低溫表上程序的運行），同時選擇“熱電偶控溫方式”。則熱壓爐將繼續自然冷卻。
6.2當溫度繼續冷卻至200℃左右時：關閉氬氣瓶閥門和控制柜上充氣閥→等待熱壓爐繼續冷卻至室溫→按下機械泵和上蝶閥抽真空，使機械壓力表顯示微負壓時，關閉上述泵和閥→松開爐體上3個鎖頭，破真空放氣后，再開爐蓋，取樣品。→蓋上爐蓋，稍微抽一下真空，使?fàn)t膛保持微負壓狀態。
注意：如果是高真空燒結工藝，則第6.2步驟操作如下：關閉主擋板閥→關擴散泵→等待60min→關“下蝶閥”和“機械泵”→等爐溫冷卻到室溫時，破真空放氣后，再開爐蓋，取樣品。
6.3關閉所有電源開關，且控制柜上所有開關調至初始位置。
五、思考題
1、 熱壓燒結與常規燒結相比有何優點與缺點？
2、 熱壓燒結為什么能獲得力學性能更高的材料？
六、注意事項
1、 任何人操作熱壓爐必須經過專門培訓后才能使用。
2、 高強石墨模具和爐內其他石墨件（發熱件、隔熱屏等）均為易碎品，價值較高，不得敲擊，要愛護。
3、 高真空規管特別易碎，整個燒結操作過程中切忌別碰上該部位！如在燒結過程中，不慎碰破該規管，則要學會熟練使用緊急備用塞子，以堵住該孔洞！
4、 熱壓爐應經常保持整潔，不用時應保持真空，否則下次使用時會導致抽真空效率降低。
5、 每次使用熱壓爐完畢后，應卸下紅外儀用觀察窗的玻璃清潔，否則可能導致高溫段紅外儀測溫不準。
6、 每次實驗后必須擦干凈真空泵設備，經常檢查真空泵油是否在2條紅線之間，若低于下面紅線則需要補充1號真空泵油到上面紅線位置。
7、 每次實驗蓋爐蓋時，可在密封圈上涂上適量的真空密封脂，增加爐體的密封效果。
8、 如在使用中發現機械泵、液壓泵按下啟動后不能夠正常轉動，可能是控制柜內部的熱保護器過載保護，如果屬于自動保護情況，則按下控制柜內部的RESET(FR1、FR2)按鈕可解除。
實驗5 碳熱還原法制備碳化鈦超細粉末的研究
一、實驗?zāi)康?/B>
1、了解碳熱還原法制備碳化鈦粉末的基本原理和工藝流程。
2、熟悉操作熱壓燒結爐或者其他氣氛爐等設備的正確使用方法。
3、掌握影響反應效果和粉末粒度的主要因素。
二、實驗原理
碳化鈦(TiC)具有優良力學性能、較高的斷裂韌性、高熔點(3140℃)、高硬度(Hv=28-35GPa)、高彈性模量(460GPa)，同時還具有良好的導電性和優良的化學穩定性，是一種重要的工程陶瓷材料。由于其具有上述優異的各種性能，使得TiC和TiC基體復合材料廣泛用于航空部件、切削刀具、防彈裝甲、機械耐磨部件等。
要制備性能優良的TiC和TiC基體復合材料，獲得超細且不團聚的TiC粉末非常重要。在粉末的各種化學合成法中，碳熱還原法具有合成工藝簡單、成本低等優點，目前成為工業化生產的主要方法。
利用二氧化鈦與炭黑在高溫下發生反應生成碳化鈦的反應原理來制備粉末。通過控制兩者的精確配料，球磨中加入分散劑六偏磷酸鈉防止前驅體粉末發生團聚現象，同時控制好高溫反應的溫度和時間，可以制備得到比較理想的TiC超細粉末。
三、實驗儀器與材料
1、實驗儀器：電子天平，球磨機，干燥箱，熱壓燒結爐或者氣氛爐，激光粒度分析儀等。
2、實驗材料：二氧化鈦，炭黑，六偏磷酸鈉。
四、實驗步驟
1、配料計算與稱料：根據反應原理，計算好各原料的質量配比，然后按照設計的配方準確稱量各種原料。分散劑的用量按粉重的1.5%加入。
2、前驅體原料粉末的球磨與干燥：將各原料粉末放置在球磨罐中，快速研磨混料3h，然后將漿料轉入烘箱中于80℃下干燥24h。
3、干燥粉末的過篩處理：干燥后的粉末過篩(60目)處理。
4、高溫制備TiC粉末：先制作好一個石墨盒子放入到石墨坩堝中，再取適量的粉末裝入石墨坩堝中，在真空熱壓爐或其他氣氛爐中在1350℃下合成TiC粉末(在設定的溫度下保溫1h，升溫速率為15~20℃/min，保護氣氛為氬氣)，達到反應時間后，停止加熱，隨爐冷卻至室溫。
5、將所制備的TiC粉末在快速球磨機中球磨：加入無水乙醇為分散介質，球磨時間設定為0h、1h、2h、3h。
6、球磨不同時間后的TiC粉末進行粒度測試：采用激光粒度分析儀對所制備的粉末進行粒度及其分布測定。
五、實驗記錄與計算
1、對實驗中相關的數據進行詳細記錄。
2、記錄高溫制備TiC粉末反應前后的重量，計算出反應的實際失重率。
3、記錄球磨不同時間后的TiC粉末粒徑及其分布情況，并進行分析。
六、思考題
1、在TiC粉末制備過程中影響粒度的主要因素有哪些？
2、影響激光法測試粒度試驗結果的因素有哪些？
實驗6 氧化鋁超微粉體的液相法合成
一、實驗?zāi)康?/B>
1、了解液相法合成超微粉體的基本原理和工藝流程。
2、著重掌握獲得粉體前驅物及粉體的工藝步驟和有關原料、試劑用量的計算方法以及設備、器具的正確使用方法。
3、了解影響反應效果和粉體粒度等特性的主要因素。
二、實驗原理
液相法是目前實驗室和工業上合成超微細粉體最為廣泛采用的方法，與固相法、氣相法相比，它具有可精確控制化學組成、易于制備均勻的多組分粉體、易控制顆粒形狀和粒徑、顆粒表面活性好、成本較低等優點。液相法可分為物理法和化學法兩大類，化學反應沉淀法是合成單一或復合金屬氧化物超細顆粒時最普遍應用的方法。
它是在金屬鹽溶液中加入合適的沉淀劑，使溶液中發生化學反應生成不溶性的氫氧化物、碳酸鹽、硫酸鹽、醋酸鹽等沉淀物，將沉淀固體物用固液分離方法分離出來，再經干燥、煅燒分解形成最終的氧化物或復合氧化物。
通過控制溶液的濃度、pH值、反應溫度以及采取各種抗團聚的措施（如攪拌、超聲振動、加入表明活性劑等），能夠影響反應的速度，控制沉淀的形核率和長大速率，從而調節最終粉體的粒度。
三、實驗儀器與材料
1、實驗儀器：電動攪拌器、布氏漏斗、過濾裝置、搪瓷托盤、干燥箱、剛玉坩堝、微波化學反應器、實驗電爐、天平等。
2、實驗材料：硫酸鋁銨【NH4Al（SO4）2?12H2O】，試劑級；碳酸氫銨（NH4HCO3），分析純；氨水（NH3?H2O），分析純；蒸餾水或去離子水；無水乙醇，分析純；聚乙二醇（相對分子質量1500或1000）。
四、實驗步驟
1、配料計算與溶液配制：本次實驗中，每次實驗按最終合成100g或200g粉為計算依據。表面活性劑的用量按合成粉量的2%計算；氨水的濃度為25%（體積分?jǐn)?shù)）；母液【NH4Al（SO4）2?12H2O】濃度本實驗定為0.3mol/L；沉淀劑（NH4HCO3）的濃度本實驗定為0.25mol/L。
2、反應沉淀：將NH4HCO3溶液緩慢滴入母液中并施以機械攪拌的混合方式，pH值控制在9~10，反應后繼續攪拌2h。
3、洗滌與過濾：將沉淀物經多次洗滌-過濾的循環操作。
4、酒精處理：將前驅物與酒精充分?jǐn)嚢韬箪o置1h。
5、干燥、研細與過篩：將前驅物干燥后，研細過80目篩。
6、煅燒：將前驅物置于剛玉坩堝內，在電爐中于900℃煅燒1h。煅燒工藝為：升溫速度約100℃/h，500℃保溫1h，900℃保溫1h，隨爐冷卻至100℃以下取出。
五、實驗記錄與計算
記錄有關實驗數據。
六、思考題
1、在超微粉體制備過程中影響粒度的主要因素有哪些？
2、使用酒精處理和添加聚乙二醇有何作用？
實驗7 氧化鋁陶瓷的制備及其性能測定
一、實驗?zāi)康?/B>
1、 熟練掌握氧化鋁陶瓷材料的制備工藝；
2、 掌握特種陶瓷的成型與燒結技術；
3、 掌握特種陶瓷材料的常見性能測試方法。
一、實驗原理
氧化鋁陶瓷具有機械強度高、絕緣電阻大、硬度高、耐磨、耐腐蝕及耐高溫等一系列優良性能，廣泛應用于陶瓷、紡織、石油、化工、建筑及電子等各個行業，是目前氧化物陶瓷中用途最廣、產銷量最大的陶瓷新材料。隨著科學技術的發展及制造技術的提高，氧化鋁陶瓷在現代工業和現代科學技術領域中得到越來越廣泛的應用。
但氧化鋁陶瓷的燒結溫度較高，例如99氧化鋁陶瓷的燒結溫度可高達近1800℃。如此高的燒結溫度將促使晶粒長大，殘余氣孔聚集長大，導致材料力學性能降低，同時也造成材料氣密性差，且對窯爐耐火磚的損害較大。因此，降低氧化鋁陶瓷的燒結溫度，降低能耗，縮短燒成周期，減少窯爐和窯具損耗，從而降低生產成本，一直是企業所關心和急需解決的重要課題。
目前，氧化鋁陶瓷低溫?zé)Y(jié)技術的研究工作已經很廣泛和深入，通過添加劑來降低氧化鋁陶瓷燒結溫度已經取得顯著成效。許多研究表明，添加劑主要通過兩種方式促進Al2O3陶瓷的燒結：第一，與Al2O3形成固溶體，通過增大Al2O3的晶格畸變，使擴散速率變大，促進燒結。如TiO2、Cr2O3、Fe2O3、MnO2等；第二，添加劑本身或者添加劑與顆粒的重排，通過“溶解-沉淀”機理促進燒結，進而實現氧化鋁陶瓷的燒結。這類添加劑的化學成分主要有：SiO2、CaO、MgO、SrO、BaO等。
二、實驗儀器與材料
1、 實驗儀器：電子天平、球磨機、陶瓷研缽、成型機、游標卡尺、干燥箱、高溫電阻爐、切片機、研磨拋光機、硬度計、萬能材料試驗機、吸水率測定儀等。
2、 實驗材料：氧化鋁、二氧化鈦、二氧化錳、氧化鎂。
三、實驗步驟
1、按一定的配方稱取原料，分別加入添加劑TiO2（1.0~3.0%）以及MnO2（3%）和MgO（1%）。加入去離子水球磨混料4h，將球磨后的氧化鋁料漿倒入搪瓷盤中并置于干燥箱中烘干。
2、在所獲得的氧化物粉末中加入一定量的粘結劑（如羧甲基纖維素CMC，一般1~1.5%）以及適量的去離子水（具體用量根據實際加入，一般7~10%），在研缽中充分混合均勻，再經40目篩處理。
實驗室常采用聚乙烯醇（PVA）水溶液作粘結劑。其配制方法如下：PVA粉粒與去離子水用量約為5:100（重量），先把玻璃杯中的去離子水煮沸，再把按用量稱取的PVA粉粒分批趁熱撒入，并用玻璃棒攪拌，讓PVA溶于水中（注意此時應停止加熱，以防未溶的PVA沉于杯底時因過熱而焦結），直至完全溶解至澄清便可使用。不同的成型方法，PVA顆粒與水的用量應有所調整。
3、將粉料在成型機中于一定壓力下壓制成型，成型坯體在干燥箱中進行干燥處理。
4、將干燥后的生坯先在高溫爐中于500℃下保溫1h排除有機物質，然后繼續升溫至1500℃下燒結，保溫2h。升溫速率（參考）：前500℃為2-3℃/min，500~1000℃為10℃/min，1000~1500℃為5℃/min。
5、將燒結后的樣品進行切割、研磨并拋光后進行強度、硬度及吸水率等性能測試。
四、實驗記錄
1、 實驗所用原料配方用量、粘結劑與水的用量；
2、 壓制成型所用的壓力、保壓時間、成型后試樣的尺寸和重量等；
3、 樣品干燥的時間、溫度以及干燥后樣品的尺寸和重量；
4、 樣品的燒結溫度、保溫時間、升溫曲線、燒結后樣品的尺寸和重量等；
5、 樣品的強度、硬度、吸水率、體積密度等數值。
五、實驗結果與分析
對實驗結果進行整理與總結，并進行相應的分析討論。
六、思考題
1、實現氧化鋁低溫?zé)Y(jié)的方法有哪些？
2、從工藝上分析影響氧化鋁陶瓷性能的因素有哪些？
